Karbon Steel layar getaran linier
,
2 Dek layar linear bergetar
,
Karbon Steel Linear Vibrating Sieve

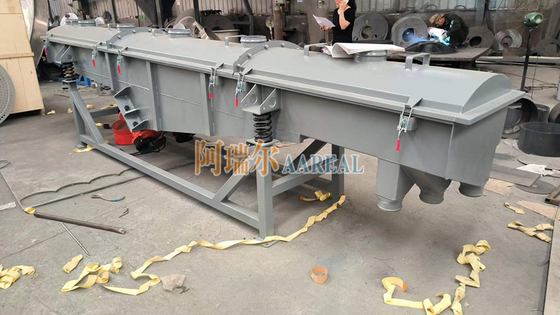

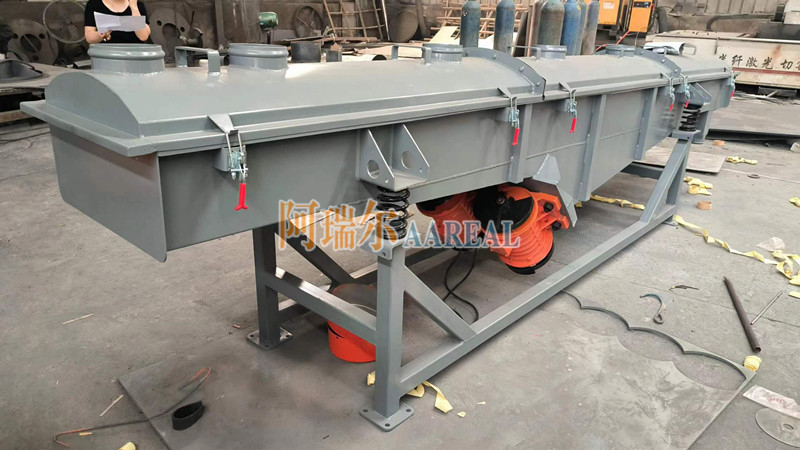

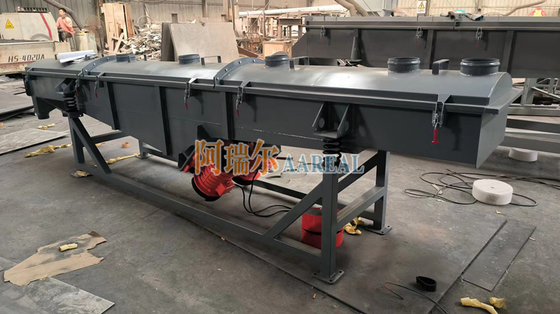

500*4000mm Baja Karbon 2 Dek Linier Vibrating Screen
Ini adalah layar linear bergetar 2 dek, lebar layar 500mm, panjang layar 4000mm, terbuat dari baja karbon (Q235).
Apa itu?Layar Vibrator LinierLayar linear bergetar juga dikenal sebagaipemisah persegi panjang, pemisah getaran persegi panjang, saringan getaran linier dll. Ini menggunakan 2 motor getaran sebagai sumber pendorong. the exciting forces generated by their eccentric blocks cancel each other out in the direction parallel to the motor axis and add up to a resultant force in the direction perpendicular to the motor axis, sehingga lintasan gerak layar adalah garis lurus. Dua poros motor memiliki sudut kecenderungan dalam arah vertikal relatif terhadap permukaan layar.Di bawah kekuatan gabungan dari kekuatan yang menarik dan bobot diri dari bahan, material dilemparkan dan melompat atau bergerak ke depan dalam garis lurus di permukaan layar, sehingga mencapai tujuan menyaring dan mengelompokkan material.Ini cocok untuk menyaring berbagai bahan bubuk kering atau granular dengan ukuran partikel 0.074-5mm, kandungan air kurang dari 7%, dan tidak ada viskositas.
Penyaring linear bergetar terutamaterdiri dari kotak layar, bingkai layar, layar, motor getaran, dasar motor, pegas peredam getaran, bracketdll.
Kotak layar: Tersald oleh beberapa pelat baja dengan ketebalan yang berbeda, memiliki kekuatan dan kekakuan tertentu, dan merupakan komponen utama mesin layar.
Bingkai layar: Terbuat dari kayu pinus atau kayu dengan deformasi kecil, terutama digunakan untuk menjaga layar datar dan mencapai skrining normal.
Layar: Ada beberapa layar seperti baja karbon rendah, kuningan, perunggu, kawat stainless steel, dll.
Motor getaran (Untuk rincian tentang metode penggunaan dan pemeliharaan, silakan lihat manual instruksi motor getaran).
Dasar motor: Pasang motor getaran, dan sekrup penghubung harus diperketat sebelum digunakan, terutama dalam tiga hari pertama uji coba mesin layar baru,dan harus diperketat berulang kali untuk menghindari longgar dan menyebabkan kecelakaan.
Vibration damping spring: Ini mencegah getaran ditransmisikan ke tanah, dan mendukung seluruh berat kotak layar..
Bracket: terdiri dari empat pilar dan dua baja saluran, mendukung kotak layar.dan baja saluran di bawah kedua pilar harus sejajar satu sama lain.
Layar bergetar persegi panjang biasanya digunakan untuk menyaring ferrosilicon, pasir, partikel lada, dedak gandum, biji labu, bubuk silikon, gula, obat Cina, kacang betel, bubuk karbida silikon,batu,partikel karbon aktif, tanah, kerikil, millet, bubur, cangkang, wijen masak, pasir buatan mesin, krisan,pasir kuarsa, limbah konstruksi, bubuk coking, partikel plastik, pasir sungai dan bahan lainnya.
Parameter teknis utama dari saringan getaran linier:
Model
Ukuran layar (mm)
Lapisan Layar
Ukuran Mesh
Kapasitas (t/h)
Frekuensi
Amplitude Ganda (mm)
Kekuatan (kw)
Sudut
Dimensi (L*W*H) (mm)
AZ-515
500×1500
1-5
2-200
0.12-20
960
6-8
2 x 0.37
45-60
2140×808×848
AZ-520
500×2000
2-200
0.12-20
960
6-8
2 x 0.37
45-60
2140×808×848
AZ-525
500×2500
2-200
0.12-20
960
6-8
2 x 0.55
45-60
2750×808×938
AZ-1020
100×2000
2-200
0.11-20
960
6-8
2 x 0.55
45-60
2219 × 1320 × 960
AZ-1025
1000×2500
2-200
0.18-15
960
6-8
2 x 0.75
45-60
2269 × 1320 × 960
AZ-1030
1000×2500
2-200
0.1-20
960
6-8
2x1.1
45-60
3219 × 1340 × 1120
Perusahaan kami dapat membuat berbagai peralatan penyaringan sesuai dengan persyaratan penyaringan yang berbeda, seperti layar giratori tipe Rotex untuk deterjen,Apex tipe pintu akses sisi gyratory screener untuk pasir frak, Sweco jenis gyratory penyaring untuk pasir silika, mesin penyaring tumbler untuk bubuk aluminium oksida, layar frekuensi tinggi untuk kalsium karbonat dllSelamat datang untuk mengirim kami RFQs jika Anda memiliki persyaratan tersebut.
Pengantar dari500*4000mm Baja Karbon 2 Dek Linier Vibrating Screen:
500*4000mm Baja Karbon 2 Dek Linier Vibrating Screenadalah peralatan penyaringan tipe getaran gerak linier standar dan universal. dengan konsumsi daya rendah, output besar, struktur sederhana, pemeliharaan yang mudah, struktur tertutup sepenuhnya, tidak ada debu,pengelompokan otomatis, lebih cocok untuk operasi pipa. linear vibro sifter adalah peralatan penyaringan baru yang efisien yang banyak digunakan dalam makanan,bahan tahan api,bahan bangunan,pertambangan, batubara, metalurgi, industri ringan, industri kimia dll.
TeknisParameterdari500*4000mm Baja Karbon 2 Dek Linier Vibrating Screen:
Model
Ukuran nominal (mm)
ParticleSize(mm)
Sudut kemiringan of Layar(°)
Amplitudo(mm)
Lapisan
Kekuatan (Kw)
AZ-520
500*2000
0.074 ~ 10
0 ~ 7°
4 ~ 10
1 ~ 6
2*(0.4~0.75)
AZ-525
500*2500
2*(0.4~0.75)
AZ-530
500*3000
2*(0.4~0.75)
AZ-1020
1000*2000
2*(0.4~0.75)
AZ-1025
1000*2500
2*(0.4~1.1)
AZ-1030
1000*3000
2*(1.1~1.5)
AZ-1040
1000*4000
2*(1.1~1.5)
AZ-1225
1200*2500
2*(1.1~1.5)
AZ-1235
1200*3500
2*(1.1~2.2)
AZ-1250
1200*5000
2*(1.1~2.2)
AZ-1535
1500*3500
2*(1.1~2.2)
AZ-1560
1500*6000
2*(2.2~3.7)
AZ-1845
1800*4500
0.074 ~ 15
2*(2.2~3.7)
AZ-2050
2000*5000
2*(2.2~3.7)
AZ-2060
2000*6000
2*(2.2~3.7)
Catatan: Data dalam tabel hanya untuk referensi.
Karakteristik dari500*4000mm Baja Karbon 2 Dek Linier Vibrating Screen:
1. Proses skrining bergerak Pada saat yang sama pemindaian, bahan telah diangkut jarak jauh.
2. Mudah untuk repair layar dan bagian Dengan menggunakan desain struktur kisi khusus, layar dan bagian dapat dengan mudah diganti dan diperketat.
3. Kapasitas tinggi dan ruang kerja yang ramah Dengan struktur mesin dan motor yang sangat baik, outputnya sangat tinggi dan kebisingan kerja rendah.
4. presisi penyaringan tinggi Bahan ini memiliki stroke panjang pada permukaan layar, presisi screening yang tinggi dan kapasitas pemrosesan yang besar.
5Struktur mesin yang fleksibel Bentuk dan struktur yang berbeda dapat dirancang sesuai dengan lokasi produksi.
6. Cocok untuk ukuran screening yang berbeda Mengubah jarak layar dan kecenderungan sesuai dengan ukuran bahan, probabilitas permeabilitas dan produktivitas
7Biaya pemeliharaan yang rendah dan waktu layanan yang panjang Semua bagian tubuh layar dilas dengan baik dengan pelat baja yang sangat baik, dan kekakuan keseluruhan baik, kuat dan dapat diandalkan untuk waktu yang sangat lama.
8. Penutup yang baik dan sedikit tumpahan debu Struktur tertutup sepenuhnya, debit otomatis menyebabkan hampir nol tingkat tumpahan debu.
Informasi Penting Tentang500*4000mm Baja Karbon 2 Dek Linier Vibrating Screen:
Prinsip Kerjadari500*4000mm Baja Karbon 2 Dek Linier Vibrating Screen:
Alat penyaring bergetar persegi panjang mengadopsi eksitasi motor getaran sebagai sumber getaran, sehingga bahan itu dilemparkan ke saringan,sementara ke depan dalam bahan garis lurus merata ke dalam mesin penyaring feeder port feed, spesifikasi mesh multi-lapisan dari saringan, material saringan, masing-masing, yang dikeluarkan dari ekspor mereka.
Ada dua cara untuk memasang motor getaran dari penyaring getaran linier:
1. Bagian bawah dipasang: Dipasang di bawah (biasa digunakan)
2Bilateral: dipasang di kedua sisi
Komposisi Struktural500*4000mm Baja Karbon 2 Dek Linier Vibrating Screen:
Layar bergetar persegi panjang terutama terdiri dari kotak layar, bingkai layar, layar, motor getaran, pijakan listrik, pegas penghapusan, bingkai dan sebagainya.
1.Screen Mesh:Jaring layar adalah lempeng berlubang. Ketahanan keseluruhan baik, padat dan dapat diandalkan.
2Kotak layar:dilas oleh pelat baja, dengan kekuatan dan kekakuan tertentu, itu adalah komponen utama dari mesin layar.
3.Mata air pendingin getaran:Untuk mencegah getaran melewati tanah dan mendukung berat penuh kotak layar. 4. MPedestal otor:pedestal motor jenis down vibration mesin penyaring (motor dipasang di bawah kotak penyaring). sekrup penghubung harus diperketat sebelum digunakan,Khususnya mesin skrining baru harus berulang kali diperketat tiga hari sebelum uji coba, sehingga menghindari kecelakaan yang disebabkan oleh longgar.
5.Motor getaran:metode penggunaan dan pemeliharaan motor getaran untuk melihat instruksi pengoperasian motor getaran. 6.Keranjang:Bracket digunakan untuk mendukung kotak layar. Bracket harus dipasang tegak lurus ke tanah selama pemasangan. Bracket dan bagian tubuh saringan harus dihubungkan oleh pegas kompresi.
Aplikasidari500*4000mm Baja Karbon 2 Dek Linier Vibrating Screen:
5Industri mesin: metalurgi bubuk, pasir, bahan elektromagnetik dan bubuk logam, dll. 6Industri pembuatan kertas: bubur berlapis, cairan knalpot, cairan pembuatan kertas dan pemulihan air limbah, dll. 7Industri material abrasif dan keramik: mica, alumina, material abrasif, material tahan api, slurry, pasir bangunan, dll. 8Pengolahan polusi: minyak limbah, air limbah, aditif, karbon aktif, dll.
