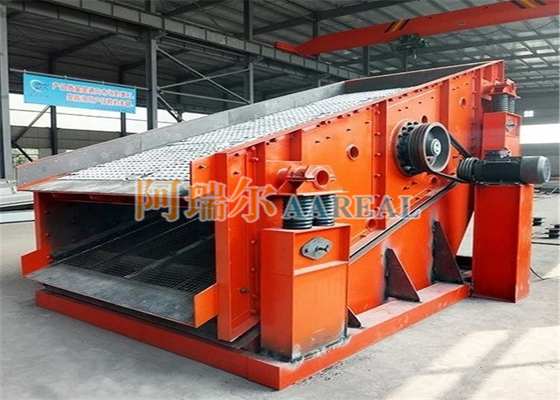

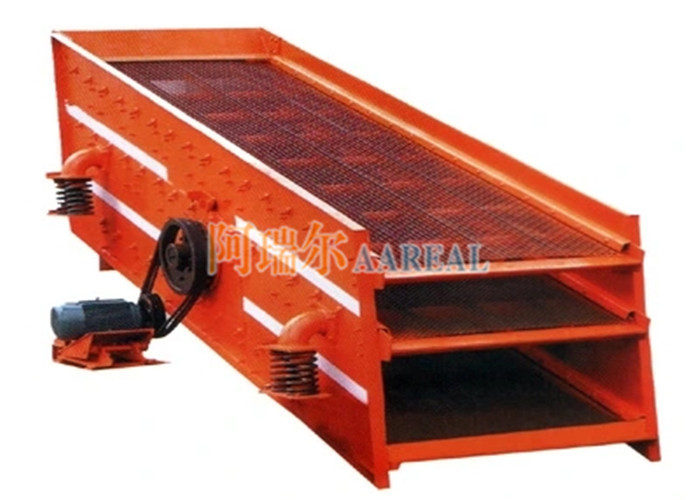

Mesin layar bergetar melingkar yang miring untuk produk mineral
Tujuan dan Karakteristiks dariMesin layar bergetar melingkar yang miring untuk produk mineral:
Perjalanan gerakan Mesin Layar Vibrating Motion Circular adalah melingkar.pengolahan logam,listrik dan industri lain dari pekerjaan klasifikasi bahan kering.
mesin saringan ini mengadopsi saat ini domestik paling canggih cincin alur nit untuk nit. bearing clearance besar melumasi vibrator.Kebisingan rendah,kuat dan tahan lama,pemasangan dan pemeliharaan yang nyaman dll.
Nomor Model DefinisiMesin layar bergetar melingkar yang miring untuk produk mineral:
Ambil 2YA(H)1536 sebagai contoh.
2:Lapisan layar atau Lapisan layar (Lepaskan jika lapisan tunggal)
Y:Getaran Lingkaran
A: sumbu eksentrik
H:Tipe tugas berat (dihilangkan jika tipe tugas ringan)
15:Lebar layar (dm)
36:Panjang layar (dm)
1. Screen Box 2. Support chassis 3. Motor 4. Vibrator 5.
Teknis PArameters dariMesin layar bergetar melingkar yang miring untuk produk mineral:
| Model |
Permukaan layar |
Ukuran Partikel Makan Maksimal (mm) |
Kapasitas (t/h) |
Motor |
Berat badan (kg) |
| Daerah (m2) |
Sudut Tenggelam (°) |
Ukuran Mesh (mm) |
Model |
Kekuatan (KW) |
| YA1236 |
4.3 |
20 |
6 ~ 50 |
200 |
80 ~ 240 |
Y160M-4 |
11 |
4905 |
| 2YA1236 |
4.3 |
20 |
6 ~ 50 |
200 |
80 ~ 240 |
Y160M-4 |
11 |
5311 |
| Ya1530 |
4.5 |
20 |
6 ~ 50 |
200 |
80 ~ 240 |
Y160M-4 |
11 |
4675 |
| Ya1536 |
5.4 |
20 |
6 ~ 50 |
200 |
100 ~ 350 |
Y160M-4 |
11 |
5137 |
| 2YA1536 |
5.4 |
20 |
6 ~ 50 |
400 |
100 ~ 350 |
Y160L-4 |
15 |
5624 |
| YAH1536 |
5.4 |
20 |
30 ~ 150 |
400 |
160 ~ 650 |
Y160M-4 |
11 |
5625 |
| 2YAH1536 |
5.4 |
20 |
30 ~ 200 |
400 |
160 ~ 650 |
Y160L-4 |
15 |
6045 |
| 6 ~ 50 |
| Ya1542 |
6.5 |
20 |
6 ~ 50 |
200 |
110 ~ 385 |
Y160M-4 |
11 |
5515 |
| 2YA1542 |
6.5 |
20 |
30 ~ 150 |
200 |
110 ~ 385 |
Y160L-4 |
15 |
6098 |
| Ya1548 |
7.2 |
20 |
6 ~ 50 |
200 |
120 ~ 420 |
Y160L-4 |
15 |
5918 |
| 2YA1548 |
7.2 |
20 |
6 ~ 50 |
200 |
120 ~ 420 |
Y160L-4 |
15 |
6321 |
| YAH1548 |
7.2 |
20 |
30 ~ 150 |
400 |
200 ~ 780 |
Y160L-4 |
15 |
6842 |
| 2YAH1548 |
7.2 |
20 |
30 ~ 150 |
400 |
200 ~ 780 |
Y160L-4 |
15 |
7404 |
| Ya1836 |
6.5 |
20 |
30 ~ 150 |
200 |
140 ~ 220 |
Y160M-4 |
11 |
5205 |
| 2YA1836 |
6.5 |
20 |
30 ~ 150 |
200 |
140 ~ 220 |
Y160L-4 |
15 |
5946 |
| YAH1836 |
6.5 |
20 |
30 ~ 150 |
400 |
220 ~ 910 |
Y160M-4 |
11 |
5900 |
| 2YAH1836 |
6.5 |
20 |
30 ~ 200 |
400 |
220 ~ 900 |
Y160L-4 |
15 |
6353 |
| 6 ~ 50 |
| Ya1842 |
7.6 |
20 |
6 ~ 150 |
200 |
140 ~ 490 |
Y160L-4 |
15 |
5829 |
| 2YA1842 |
7.6 |
20 |
6 ~ 150 |
200 |
140 ~ 490 |
Y160L-4 |
15 |
6437 |
| YAH1842 |
7.6 |
20 |
30 ~ 150 |
400 |
450 ~ 800 |
Y160L-4 |
15 |
6352 |
| 2YAH1842 |
7.6 |
20 |
30 ~ 150 |
400 |
450 ~ 800 |
Y160L-4 |
15 |
7037 |
| Ya1848 |
8.6 |
20 |
6 ~ 50 |
200 |
150 ~ 525 |
Y160L-4 |
15 |
6289 |
| 2YA1848 |
8.6 |
20 |
6 ~ 50 |
200 |
150 ~ 525 |
Y160L-4 |
15 |
6624 |
| YAH1848 |
8.6 |
20 |
30 ~ 150 |
150 |
250 ~ 1000 |
Y160L-4 |
15 |
7122 |
| 2YAH1848 |
8.6 |
20 |
30 ~ 150 |
400 |
250 ~ 1000 |
Y160L-4 |
15 |
7740 |
| YA2148 |
10 |
20 |
6 ~ 50 |
210 |
180 ~ 630 |
Y180M-4 |
18.5 |
9033 |
| 2YA2148 |
10 |
20 |
6 ~ 50 |
210 |
180 ~ 630 |
Y180L-4 |
22 |
10532 |
| YAH2148 |
10 |
20 |
13 ~ 200 |
400 |
270 ~ 1200 |
Y180M-4 |
18.5 |
10430 |
| 2YAH2148 |
10 |
20 |
30 ~ 150 |
400 |
270 ~ 1200 |
Y180L-4 |
22 |
11190 |
| Ya2160 |
12.6 |
20 |
3 ~ 80 |
200 |
230 ~ 800 |
Y180M-4 |
18.5 |
9926 |
| 2YA2160 |
12.6 |
20 |
6 ~ 50 |
200 |
230 ~ 800 |
Y180L-4 |
22 |
11249 |
| YAH2160 |
12.6 |
20 |
30 ~ 150 |
400 |
350 ~ 1500 |
Y200L-4 |
30 |
12490 |
| 2YAH2160 |
12.6 |
20 |
30 ~ 150 |
400 |
350 ~ 450 |
Y200L-4 |
30 |
13858 |
| Ya2448 |
11.5 |
20 |
6 ~ 50 |
200 |
200 ~ 700 |
Y180M -4 |
18.5 |
9834 |
| YAH2448 |
11.5 |
20 |
6 ~ 50 |
400 |
310 ~ 1300 |
Y200L-4 |
30 |
11830 |
| 2YAH2448 |
11.5 |
20 |
30 ~ 150 |
400 |
310 ~ 1300 |
Y200L-4 |
30 |
13012 |
| Ya2460 |
14.4 |
20 |
6 ~ 50 |
200 |
260 ~ 780 |
Y200L-4 |
30 |
12240 |
| 2YA2460 |
14.4 |
20 |
6 ~ 50 |
200 |
260 ~ 780 |
Y200L-4 |
30 |
13583 |
| YAH2460 |
14.4 |
20 |
30 ~ 150 |
400 |
400~1700 |
Y200L-4 |
30 |
13096 |
| 2YAH2460 |
14.4 |
20 |
30 ~ 150 |
400 |
400~1700 |
Y200L-4 |
30 |
14455 |
Pekerjaan PPrinsip dan Karakteristik StrukturMesin layar bergetar melingkar yang miring untuk produk mineral:
Mesin penyaring gerak melingkar YA terdiri dari sumber getaran, badan layar, layar, perangkat peredam getaran dan dasar gabus.Plat sisi, balok dan getaran exciter kursi bawah mengadopsi kekuatan tinggi baut atau cincin alur koneksi nit. struktur yang wajar, kuat dan tahan lama.
YA layar bergetar gerak melingkar menggunakan motor umum untuk menyeret vibrator, membuat tubuh layar melakukan getaran bergantian berkala di sepanjang arah kekuatan getaran.Bahan pada permukaan saringan terus melakukan gerakan melingkar sehingga mencapai tujuan screening.
Keuntungan dariMesin layar bergetar melingkar yang miring untuk produk mineral:
1Kapasitas pemrosesan yang besar dan efisiensi penyaringan yang tinggi.
2. Piring samping mesin saringan mengadopsi seluruh pelat kerja dingin, tidak ada pengelasan, kekuatan tinggi dan umur panjang.Sambungan antara balok dan pelat sisi dihubungkan dengan torsi-memotong baut kekuatan tinggi, tanpa pengelasan, dan balok mudah diganti.
3Vibrator dilumasi dengan minyak tipis bantalan dan struktur eksentrik blok eksternal.(Peningkatan suhu bantalan kurang dari 35°).
4Mesin saringan mengadopsi musim semi karet untuk mengurangi getaran, dan memiliki keuntungan dari kebisingan rendah, umur panjang,zona getaran yang stabil dan beban dinamis kecil dari setiap cabang mesin penyaring.
5. Seluruh pemisahan dan perakitan vibrator mudah untuk pemeliharaan dan penggantian, yang sangat memperpendek periode pemeliharaan. (Hanya membutuhkan waktu 1 sampai 2 jam untuk mengganti vibrator).
6Motor dan exciter dihubungkan dengan kopling yang fleksibel, yang memiliki keuntungan dari umur panjang dan dampak kecil pada motor.
Penerapan Mesin layar bergetar melingkar yang miring untuk produk mineral:
Saringan bergetar melingkar dapat digunakan secara luas di batubara, pertambangan, metalurgi, bahan bangunan, listrik, konservasi air, industri ringan dan industri kimia dan sebagainya.
