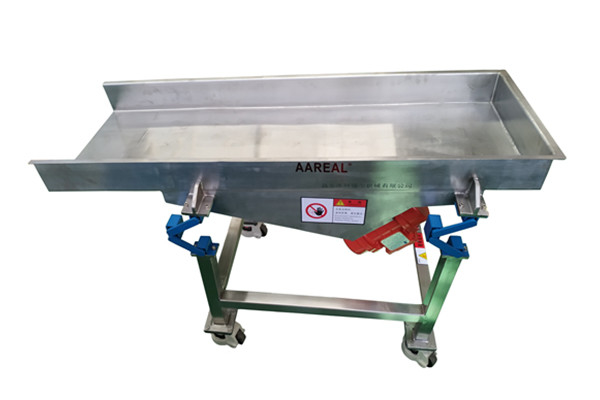

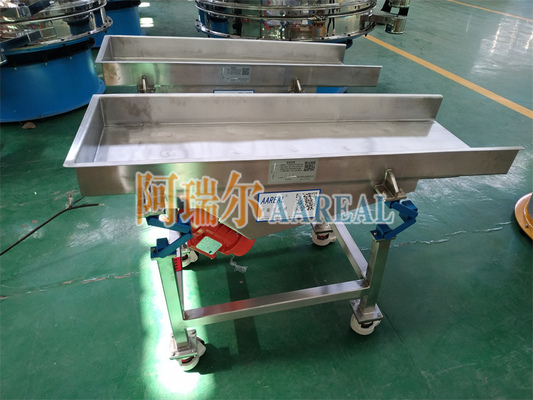

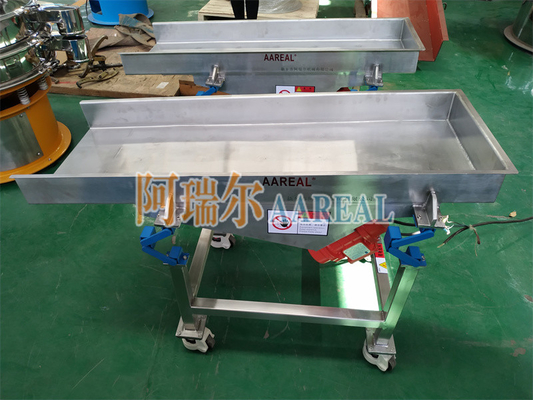

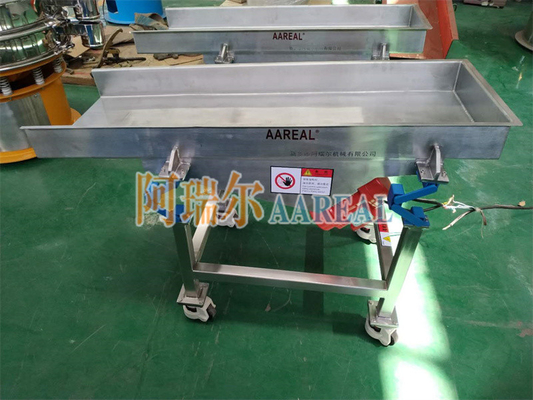

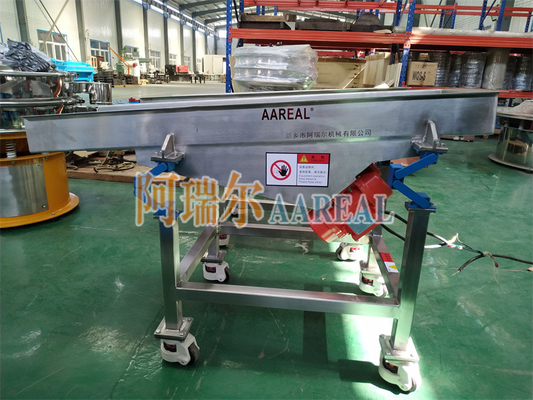

Portable ukuran kecil Food Grade stainless steel vibratory feeder dengan baru Shaker Conveyor Suspension
Pengantar:
Pemanas getarandengan New Shaker Conveyor Suspensionadalah jenis baru dan hemat energi peralatan makan umum Mesin ini mengadopsi tipe baru getaran motor sebagai sumber eksitasi.
Mengapa pemakan getaran ini istimewa?Karena feeder getar ini mengadopsi jenis baru pegas, bukan pegas baja tradisional.
Dibandingkan dengan spiral baja mata air atau coil spring yang digunakan dalam layar getar tradisional, dukungan getaran elastis baru tidak hanya dapat memberikan elastisitas yang sama,tapi juga menghindari masalah fraktur dari baja musim semi di lingkungan korosif atau overload, dan menghindari getaran dan resonansi yang tidak teratur saat memulai dan berhenti, yang dapat dengan baik mengontrol gerakan tubuh layar.dukungan getaran elastis dapat memberikan gerakan yang stabil dan teratur dalam arah konveyor vertikal dan bahan sementara mencegah ayunan lateral dari tubuh layar.
Jenis baru dukungan getaran elastis memiliki karakteristik berikut: 1. isolasi getaran yang efisien. fungsi panduan yang disediakan oleh empat modul elastis karet di dukungan meningkatkan getaran linier layar.struktur boom yang didukung secara elastis dapat menghasilkan sejumlah besar deformasi elastis, sehingga dukungan memiliki frekuensi alami yang sangat rendah, yang memberikan isolasi getaran yang efisien dan melindungi struktur dasar peralatan dari kerusakan. 2. Hindari resonansi. Hal ini dapat memecahkan masalah resonansi tubuh layar saat memulai dan berhenti,dan sangat mengurangi amplitudo dan tekanan yang dihasilkan oleh peralatan ketika layar getar dimulai dan berhenti, sehingga tubuh layar dapat melewati area resonansi dalam waktu yang sangat singkat.Resonansi kuat dari layar getar yang didukung oleh mata air baja spiral setelah melewati zona resonansi tidak lagi terjadi setelah dukungan getar elastis baru digunakan. 3. umur layanan yang panjang, kapasitas overload yang kuat, kemampuan yang kuat untuk menahan dampak instan, dan dapat secara efektif menyerap kebisingan. 4Instalasi sederhana, dan dapat diterapkan pada tubuh layar miring 30 ° tanpa dukungan tambahan. 5Operasi yang dapat diandalkan dan bebas perawatan. 6. Berlaku pada kisaran suhu lingkungan dari -40 °C sampai + 80 °C.
Fitur struktural: (1) Pengumpan terdiri dari bingkai pendukung, palang pengangkut dan pegas peredam getaran (atau dukungan elastis). (2) Semua bagian kotak dilas dengan pelat dan profil baja yang digulung (beberapa bagian dibalut bersama), dengan kekakuan, ketegasan dan keandalan yang baik secara keseluruhan. (3) Bingkai pendukung dan tubuh getaran dihubungkan oleh pegas pengendap getaran (atau dukungan elastis), yang memiliki efek pengendap getaran yang signifikan. (4) Mesin ini memiliki karakteristik struktur yang sederhana, perawatan yang nyaman, konsumsi energi rendah, kebisingan rendah, dan penyegelan yang baik.
Pekerjaan Pprinsip:
Pemanas getaran ini digerakkan oleh dua motor getaran.kekuatan getaran yang dihasilkan oleh eksentrisitas mereka saling membatalkan satu sama lain di arah sejajar dengan sumbu motor dan menambahkan kekuatan yang dihasilkan di arah tegak lurus pada sumbu motor, sehingga lintasan gerak feeder adalah garis lurus. dua poros motor memiliki sudut kemiringan relatif terhadap kotak di arah vertikal.Di bawah efek gabungan dari kekuatan getaran dan bobot diri bahan, bahan dalam kotak bergerak dengan cara melompat, sehingga mencapai tujuan mengangkut bahan.
Pemasangan dan Pemanfaatan: (1) Letakkan mesin di atas tanah datar dan padat yang rata (tanah struktur beton atau baja). (2) Periksa apakah pegasnya benar-benar tetap, pastikan bahwa pegasnya tegak tegak, tidak bengkok, dan dapat diperpanjang dan ditarik kembali dengan bebas. (3) Bagian getaran peralatan tidak boleh memiliki koneksi keras atau kontak dengan benda lain di luar mesin. (4) Periksa apakah sekrup tubuh dan sekrup pemasangan motor sudah terikat. (5) Menyalakan daya, menekan tombol start (mesin dapat dimulai secara langsung), dan mengatur motor getaran sehingga kedua motor berputar secara sinkron ke arah yang berlawanan.peralatan harus bergetar terus menerus ke arah yang ditetapkan, dan setelah memberi makan bahan, bahan harus bergerak menuju ujung pembuangan. (6) Penyesuaian Kekuatan Eksitasi: blok eksentrik di kedua ujung motor getaran dapat disesuaikan.Kekuatan rangsangan telah disesuaikan dengan keadaan terbaik sebelum meninggalkan pabrik dan dapat diakses secara langsungTidak perlu menyesuaikan. Jika perlu, sesuaikan dengan metode berikut: buka penutup pelindung di kedua ujung motor, lepaskan baut pengikat blok eksentrik,dan memutar blok eksentrik diatur di kedua ujung ke arah yang sama sehingga nilai pada blok eksentrik sejajar dengan garis terukir di kepala poros Setelah penyesuaian selesai, kencangkan baut set, seperti yang ditunjukkan pada gambar di bawah ini. pengaturan di pabrik adalah 30% dari daya keluar,dan kekuatan harus ditingkatkan secara bertahap untuk mencapai output maksimum desain ketika digunakanKarena pilihan motor relatif besar, daya output dikendalikan dalam 65%.
Operasi dan Pemeliharaan: (1) Saat feeder berjalan, bagian getarannya tidak boleh terhubung atau bersentuhan dengan benda di luar mesin (kecuali koneksi lunak). (2) Saat memberi makan bahan, harus diberi makan di seluruh arah lebar kotak di port pakan untuk memastikan distribusi bahan yang seragam. (3) Sebelum memulai atau menghentikan feeder, tidak boleh ada sisa bahan di tubuh palungan. (4) Setelah peralatan mulai berjalan selama satu jam, harus dihentikan untuk memeriksa semua sekrup dan mengencangkannya lagi (terutama sekrup penguncian motor).harus dihentikan untuk memeriksa semua sekrup dan mengencangkannya lagi (terutama sekrup penguncian motor). (5) Jika ada kebisingan yang tidak normal selama operasi peralatan, harus segera dimatikan dan diperiksa.
Teknis PArameters:
Model
Ukuran bahan pakan (mm)
Kapasitas (t/h)
Model Sumber Getaran Diri
Model Motor Getaran
Kekuatan (KW)
Frekuensi getaran (Hz)
Amplitude Ganda (mm)
Kekuatan yang Menyenangkan (KN)
Refer. Berat (Kg)
Satu titik
Beban Dinamis
(Kg)
ZG-35-90
0-60
25
WLZD-2*2.5-4
YZO-2.5-4
0.25*2
25
2-4
2.5*2
174
30
ZG-45-90
0-60
30
WLZD-2*5-4
YZO-5-4
0.4*2
25
2-4
5*2
184
30
ZG-45-90
0-100
50
WLZD-2*5-4
YZO-5-4
0.4*2
25
2-4
5*2
235
38
ZG-70-100
0-150
100
WLZD-2*8-4
YZO-8-4
0.75*2
25
2-4
8*2
342
50
ZG-80-120
0-150
200
WLZD-2*17-4
YZO-17-4
0.75*2
25
2-4
17*2
372
60
ZG-90-150
0-150
300
YZO-20-4
2.0*2
25
4-6
20*2
606
80
ZG-95-150
0-150
400
YZO-20-4
2.0*2
25
4-6
20*2
646
85
ZG-140-180
0-150
750
YZO-30-4
2.5*2
25
4-6
30*2
1030
180
ZG-160-180
0-150
1000
YZO-50-4
3.7*2
25
4-6
50*2
1156
200
※ Pemeliharaan harian: (1) Sebelum memulai: Periksa apakah sekrupnya sudah terikat. (2) Selama memulai: (A) Periksa apakah ada kebisingan yang tidak normal (B) Periksa apakah catu daya stabil (C) Periksa apakah ada getaran abnormal (3) Setelah digunakan: Bersihkan setelah setiap penggunaan.
※ Pemeliharaan reguler: (1) Periksa secara teratur apakah pegas lelah atau rusak, dan apakah bagian-bagian tubuh mesin rusak karena getaran. (2) Setelah berjalan selama 1500 jam, periksa bantalan dan ganti segera jika rusak.
Penyelesaian masalah:Pemeriksaan dan pemecahan masalah yang sederhana
Fenomena kesalahan
Item Pemeriksaans
Mjaminan
Motor berlari buruk
(1) Konfirmasi catu daya
Menyalakan saklar
(2) Panjang kabel yang tidak cukup menyebabkan kontak yang buruk
Ganti kabel
(3) Apakah kabel rusak
Ganti kabel
(4) Koil terbakar karena rotasi satu arah
Mengganti motor
(5) Disuntikkan terlalu banyak minyak pelincir
Operasi terus menerus
2Kebisingan yang tidak normal.
(1) Sekrup tidak diperketat
Kekuatkan sekrupnya
(2) Dasar yang tidak stabil
Stabilkan pangkalan.
(3) Mata air rusak
Ganti pegasnya
(4) Tubuh mesin bersentuhan dengan benda keras lainnya
Tinggalkan sekitar 10 cm ruang
(5) Sekrup baja paduan dari motor longgar
Konfirmasi kunci
3. Produk tidak bisa dilepaskan secara normal
Motor berjalan ke arah yang salah.
Ubah urutan kontak kabel listrik
Motor tidak berjalan.
Kabel daya motor dan saklar
Temukan titik patah dan ganti atau perbaiki
5. Tubuh berayun kiri dan kanan (bahan tidak bergerak atau kecepatan berkurang)
1 Motor bergetar
2 Tubuh
Kedua motor harus bekerja secara bersamaan.
2 Kedua motor harus berputar ke arah yang berlawanan.
3 Hapus benda eksternal yang mempengaruhi amplitudo motor.
