konsumsi daya lebih rendah, perawatan mudah, tersedia untuk pengangkutan jarak jauh
Bahan:
baja karbon, baja tahan karat 304, 316L dll.
Menyoroti:
Conveyor Vibrator Tiga Massa
,
Konveyor Vibrator yang Sepenuhnya Seimbang
,
Conveyor Vibrator Gula

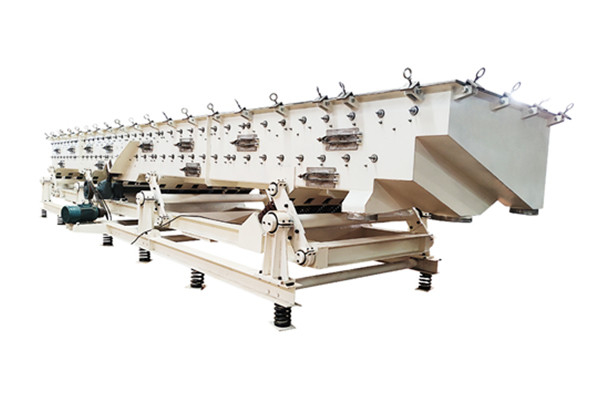

Konveyor Vibrator Bermassa Tiga Berkinerja Tinggi untuk Pengangkutan Jarak Panjang Gula dan Garam
Elastis konektor batang konveyor getar dapat dibagi menjadi tiga jenis: tiga-massa jenis sepenuhnya seimbang,tipe resonansi dua massa dan tipe massa tunggal sederhana sesuai dengan jumlah tubuh getar.
Conveyor Vibratory Single-Mass:Hanya palung yang menghasilkan getaran, jadi kekuatan getaran ditransmisikan ke fondasi, yang sebagian besar ringan.
Conveyor Vibratory Resonance Dua Massa dan Conveyor Vibratory Tiga Massa Sepenuhnya Seimbang:Selain palungan, ada juga counterweights berpartisipasi dalam getaran. strukturnya sedikit rumit, tapi kekuatan getaran pada fondasi dapat pada dasarnya dihilangkan,dan prinsip resonansi digunakan untuk meminimalkan kekuatan eksitasi yang diperlukan.
Conveyor getar tiga massa seimbang menggunakan sistem seimbang penuh.dan dipasang di titik tengah kopling pada bingkai tetap. Kedua palungan bergetar dengan menggunakan aksi engsel eksentrik yang digerakkan oleh motor dan getaran resonan yang dihasilkan oleh pegas.
Fitur:
Selain keuntungan dari tipe resonansi dua massa, keuntungan luar biasa dari conveyor ini adalah sebagai berikut:
1Karena kekuatan inersia seimbang, kekuatan getaran inersia (beban dinamis) yang dikirim ke pondasi sangat kecil.
2Ketika dipasang di lantai atau baja struktur dukungan, ia memiliki keunggulan pengurangan getaran yang tak tertandingi dibandingkan dengan jenis lain konveyor getaran.
3Struktur konveyor sederhana, mudah dipasang dan dirawat.
4- Kebisingan operasi kurang dari 75dB.
5. Ini cocok untuk jarak jauh dan luas trough conveying persyaratan.
6Pengangkutan saluran dapat dilengkapi dengan layar, dan lapisan tunggal atau ganda tubuh pengangkutan saluran dapat merealisasikan klasifikasi atau pemisahan bahan saat mengangkut bahan.
7Jika tubuh keseimbangan diubah menjadi tubuh conveyor trough, lapisan atas dan bawah dari tubuh conveyor trough dapat merealisasikan reverse conveying pada saat yang sama,dan penggunaan dua conveyor dapat dicapai tanpa meningkatkan peralatan dan ruang.
8Untuk bahan suhu tinggi yang perlu diangkut, ukuran partikel, korosi, kekerasan relatif bahan tidak terbatas.plat stainless steel atau bahan komposit dapat digunakan.
9Pengeringan, pendinginan, pemisahan, drainase dan proses lainnya dapat dilakukan secara bersamaan, membuat program transmisi ini metode yang sangat efisien.
10. Rotasi, ayunan, gesekan, konsumsi dan bagian lainnya membutuhkan sedikit injeksi minyak pelumas, tingkat kegagalan rendah. pemeliharaan sangat mudah.
Keuntungan:
Selain keuntungan dari tipe resonansi massa ganda,konveyor getaran yang seimbang sepenuhnya memiliki keuntungan dari kekuatan getaran inersia kecil (beban dinamis) yang ditransmisikan ke pondasi dan kebisingan rendah, yang cocok untuk kebutuhan pengangkutan jarak jauh dan saluran yang luas.memiliki keunggulan penyerapan kejut yang tak tertandingi dibandingkan dengan jenis konveyor getaran lainnya.
Jika tubuh keseimbangan digunakan sebagai tubuh saluran pengangkut, dua lapisan atas dan bawah saluran pengangkut dapat direalisasikan pada saat yang sama.efek penggunaan dari dua conveyor dihasilkan. Badan pengangkut bisa dilengkapi dengan layar, yang dapat mewujudkan klasifikasi bahan saat mengangkut.
Conveyor getaran yang seimbang sepenuhnya mengadopsi jenis dukungan elastis, yang membuat tubuh pengangkut dan tubuh keseimbangan membentuk sistem resonansi dua massa dengan massa seimbang sepenuhnya.Kedua massa dihubungkan oleh resonansi coil musim semi dan elastis guide rodDi bawah pengaruh exciter, tempat pengangkutan membentuk sistem resonansi dengan tubuh keseimbangan,dan kekuatan getaran inersia yang dihasilkan oleh sistem resonansi pada dasarnya dibatalkan dalam sistemKerangka pendukung peralatan dihubungkan ke basis instalasi melalui sistem isolasi pegas,yang dapat sekali lagi mengurangi getaran yang tidak seimbang yang disebabkan oleh perubahan aliran bahan di tubuh palungan, sehingga beban dinamis peralatan pada fondasi sangat kecil.
Jenis konveyor getaran ini adalah jenis konveyor getaran baru yang dikembangkan berdasarkan tipe resonansi dua massa.Hal ini menggunakan membawa palungan dan tubuh keseimbangan (atau membawa palungan) dengan massa yang sama untuk gerakan relatif. Ketika tempat pengangkutan digunakan sebagai badan keseimbangan, bahan dapat diangkut dua arah pada saat yang sama.Badan pengangkut dan badan keseimbangan (atau pengangkut) dihubungkan dengan batang ayunan, dan engsel karet diatur di posisi tengah batang ayunan, dan dukungan didukung pada fondasi melalui engsel karet.dua benda bergetar bergetar ke arah yang berlawanan karena batang panduan berayun di sekitar titik tengahKetika massa kedua benda sama, kekuatan inersia yang dihasilkan oleh kedua benda adalah sama dan berlawanan arah, dan kekuatan inersia mereka seimbang,jadi itu disebut balanced vibratory conveyor.
Parameter teknis:
Model
Kapasitas (t/jam)
Frekuensi getaran (Hz)
Panjang lubang (m) / Daya (KW)
3
4
5
6
8
10
12
15
18
20
25
30
ABM150
5
6.7 ~ 10.8
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
2.2
3.7
ABM300
20
6.7 ~ 10.8
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
ABM450
35
6.7 ~ 10.8
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
ABM600
50
6.7 ~ 10.8
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
ABM750
65
6.7 ~ 10.8
1.5
1.5
2.2
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
ABM900
80
6.7 ~ 10.8
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
ABM1050
95
6.7 ~ 10.8
1.5
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
ABM1200
110
6.7 ~ 10.8
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
5.5*2
7.5*2
ABM1350
125
6.7 ~ 10.8
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
ABM1500
140
6.7 ~ 10.8
2.2
3.7
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
5.5*2
7.5*2
11*2
ABM1650
155
6.7 ~ 10.8
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
ABM1800
170
6.7 ~ 10.8
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
ABM2000
185
6.7 ~ 10.8
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
11*2
Catatan:
Data di atas hanya untuk referensi. Perusahaan kami berhak mengubah data di atas.
Kapasitas pengangkut di sini dihitung berdasarkan transportasi horizontal pasir sungai (ketumpatan bulk 1,6 t/m3, kandungan air 5%).
Kekuatan saluran pengangkut dengan penutup penyegelan, pelat lapisan dan bahan pengangkut dengan kepadatan bulk yang berbeda perlu dihitung kembali.
Ketika jarak pengangkutan melebihi 15 meter, kami akan mengadopsi struktur tersegmentasi, dan pengguna perlu merakit dan terhubung di tempat.
Aplikasi:
AAREAL eksentrik batang penghubung layar konveyor getar seimbang sepenuhnya dapat digunakan secara luas untuk menyaring gula, garam, pupuk kimia, karbon aktif, partikel resin, partikel polietilena,HDPE bubuk, LDPEbubuk, bumbu dll. Ambil ABM1800-11 kami sebagai contoh. lebar palang adalah 1800mm, dan panjang palang adalah 11,5 meter. mengangkut dan menyaring gula, kapasitas sekitar 30 ~ 50 ton / jam.
