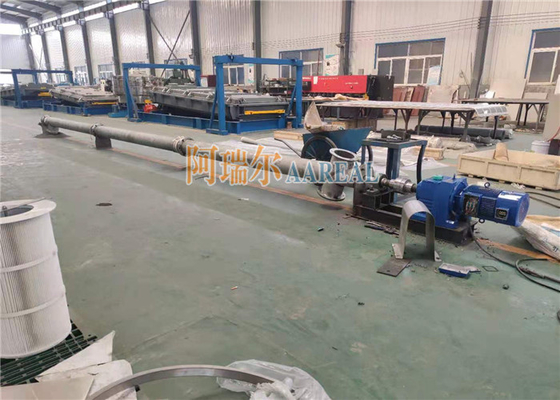

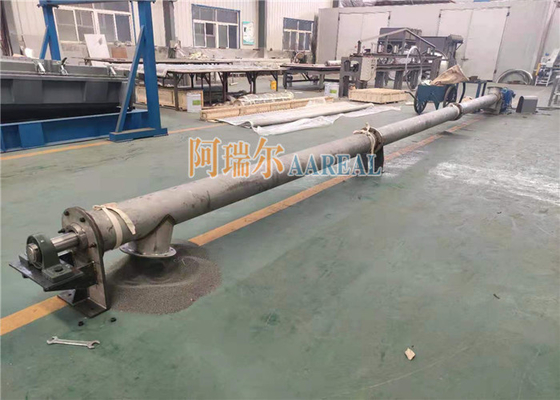

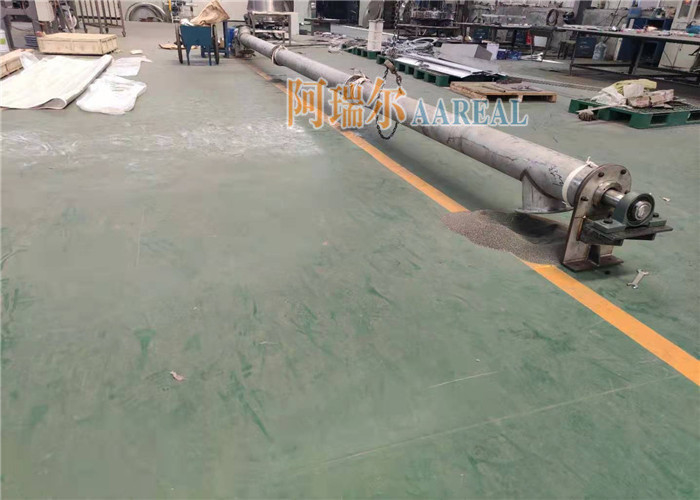

Diameter. 219mm Panjang 9000mm Baja tahan karat 316L Food Grade Tubular Conveyor Screw Feeder
Gambaran umumDiameter. 219mm Panjang 9000mm Baja tahan karat 316L Food Grade Tubular Conveyor Screw Feeder:
Conveyor sekrup tabung terbagi menjadi dua jenis dalam bentuk conveying: conveyor sekrup poros dan conveyor sekrup tanpa poros.dan dibagi menjadi konveyor sekrup berbentuk U dan konveyor sekrup tabung dalam penampilanConveyor sekrup poros cocok untuk bahan bubuk kering yang tidak lengket dan bahan partikel kecil (seperti semen, abu terbang, kapur, biji-bijian dll),sementara pengangkut sekrup tanpa poros cocok untuk mengangkut bahan lengket dan mudah terjerat. (misalnya lumpur, biomassa, sampah dll.)
Prinsip KerjadariDiameter. 219mm Panjang 9000mm Baja tahan karat 316L Food Grade Tubular Conveyor Screw Feeder:
Conveyor sekrup menggunakan sekrup berputar untuk mentransfer bahan di sepanjang casing tetap.dan kekuatan yang membuat bahan tidak berputar dengan pisau sekrup adalah hambatan gesekan dari bahan berat sendiri dan konveyor sekrup casing untuk bahan. bilah spiral dilas ke poros putar conveyor sekrup. bentuk permukaan bilah memiliki jenis permukaan padat, jenis permukaan sabuk,jenis permukaan bilah dan jenis lainnya sesuai dengan bahan yang berbeda yang diangkut. poros sekrup dari conveyor sekrup memiliki bantalan dorongan di ujung material bergerak arah untuk memberikan sekrup aksial reaksi kekuatan dengan material.harus ditambahkan bantalan gantung menengah.
AplikasidariDiameter. 219mm Panjang 9000mm Baja tahan karat 316L Food Grade Tubular Conveyor Screw Feeder:
Ini banyak digunakan di berbagai industri, seperti bahan bangunan, industri kimia, tenaga listrik, metalurgi, batubara, biji-bijian dll.bahan granulated dan potongan kecil, seperti batubara, abu, slag, semen, biji-bijian dll.
Conveyor sekrup tidak cocok untuk mengangkut bahan yang mudah rusak, viskositas besar dan mudah terakumulasi.
Jika conveying sudut kecenderungan terlalu besar, silakan pilih GX seri conveyor sekrup.
Fitur UtamadariDiameter. 219mm Panjang 9000mm Baja tahan karat 316L Food Grade Tubular Conveyor Screw Feeder:
1Kemampuan beradaptasi yang kuat, pemasangan dan pemeliharaan yang mudah, masa pakai yang panjang.
2Mesin ini berukuran kecil, kecepatan berputar tinggi, memastikan transfer seragam yang cepat.
3Kapasitas bantalan yang besar, aman dan dapat diandalkan.
4Ujung pembuangan dilengkapi dengan perangkat pembersih, kebisingan rendah, kemampuan beradaptasi yang kuat, fleksibilitas tata letak lokasi inlet dan outlet.
5. penyegelan yang baik, cangkang mengadopsi tabung baja tanpa jahitan, ujung menggunakan flange terhubung satu sama lain sebagai tubuh, kekakuan yang baik.
KlasifikasiDiameter. 219mm Panjang 9000mm Baja tahan karat 316L Food Grade Tubular Conveyor Screw Feeder:
| dengan Conveying Angle |
konveyor sekrup horizontal, konveyor sekrup miring, konveyor sekrup vertikal |
| melalui Conveying Form |
konveyor sekrup poros, konveyor sekrup tanpa poros |
| dengan bentuk |
Conveyor sekrup berbentuk U, conveyor sekrup tabung |
Parameter teknisdariDiameter. 219mm Panjang 9000mm Baja tahan karat 316L Food Grade Tubular Conveyor Screw Feeder:
| Jenis LS |
100 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
| Tipe GX |
|
|
200 |
250 |
300 |
400 |
500 |
|
|
|
|
| Diameter sekrup (mm) |
100 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
| Permukaan sekrup (mm) |
100 |
160 |
200 |
250 |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
| Kecepatan rotasi (r/menit) |
140 |
120 |
90 |
90 |
75 |
75 |
60 |
60 |
45 |
35 |
30 |
| Kapasitas Pengangkutan QΦ=0,33 (m3/jam) |
2.2 |
7.6 |
11 |
22 |
36.4 |
66.1 |
93.1 |
160 |
223 |
304 |
458 |
| Kekuatan Pd 1=10m (KW) |
1.1 |
1.5 |
2.2 |
2.4 |
3.2 |
5.1 |
4.1 |
8.6 |
12 |
16 |
24.4 |
| Kekuatan Pd 1=30m (KW) |
1.6 |
2.8 |
3.2 |
5.3 |
8.4 |
11 |
15.3 |
25.9 |
36 |
48 |
73.3 |
| Kecepatan rotasi (r/menit) |
120 |
90 |
75 |
75 |
60 |
60 |
45 |
45 |
35 |
30 |
20 |
| Kapasitas Pengangkutan QΦ=0,33 (m3/jam) |
1.9 |
5.7 |
18 |
18 |
29.1 |
52.9 |
69.8 |
125 |
174 |
261 |
305 |
| Kekuatan Pd 1=10m (KW) |
1.0 |
1.3 |
2.1 |
2.1 |
2.9 |
4.1 |
4.7 |
6.8 |
9.4 |
14.1 |
16.5 |
| Kekuatan Pd 1=30m (KW) |
1.5 |
2.3 |
4.5 |
4.5 |
7 |
8.9 |
11.6 |
20.4 |
28.3 |
42.2 |
49.5 |
| Kecepatan rotasi (r/menit) |
90 |
75 |
60 |
60 |
45 |
45 |
35 |
35 |
30 |
20 |
16 |
| Kapasitas Pengangkutan QΦ=0,33 (m3/jam) |
1.4 |
4.8 |
15 |
15 |
21.8 |
39.6 |
54.3 |
97 |
149 |
174 |
244 |
| Kekuatan Pd 1=10m (KW) |
0.9 |
1.2 |
1.9 |
1.9 |
2.5 |
3.4 |
4.3 |
5.4 |
8.1 |
9.5 |
13.3 |
| Kekuatan Pd 1=30m (KW) |
1.2 |
2.2 |
3.8 |
3.8 |
5.4 |
6.8 |
9.2 |
16 |
24.4 |
28.6 |
39.9 |
| Kecepatan rotasi (r/menit) |
75 |
60 |
45 |
45 |
35 |
35 |
30 |
30 |
20 |
16 |
13 |
| Kapasitas Pengangkutan QΦ=0,33 (m3/jam) |
1.2 |
3.8 |
11 |
11 |
17 |
31.7 |
46.5 |
73.0 |
99.3 |
139 |
199 |
| Kekuatan Pd 1=10m (KW) |
0.75 |
1.1 |
1.6 |
1.6 |
2.1 |
3.1 |
3.7 |
4.6 |
5.7 |
7.7 |
11 |
| Kekuatan Pd 1=30m (KW) |
1.1 |
1.8 |
3.4 |
3.4 |
4.4 |
5.6 |
8 |
14 |
16.7 |
23.2 |
33 |
Tabel Ukuran InstalasidariDiameter. 219mm Panjang 9000mm Baja tahan karat 316L Food Grade Tubular Conveyor Screw Feeder:
| Model |
W |
A |
B |
C |
D |
N |
Q |
Y |
L |
K |
R |
S |
P |
O |
H |
V |
J |
T |
G |
L |
| LS100 |
2500 |
100 |
180 |
146 |
10 |
4 |
180 |
190 |
90 |
112 |
180 |
112 |
60 |
178 |
120 |
160 |
14 |
163 |
1500
2000
2500 |
3500-40000 |
| LS160 |
2500 |
160 |
240 |
206 |
10 |
4 |
200 |
190 |
112 |
150 |
200 |
150 |
60 |
270 |
120 |
160 |
14 |
190 |
| LS200 |
3000 |
200 |
300 |
256 |
14 |
8 |
225 |
190 |
112 |
180 |
225 |
180 |
60 |
308 |
160 |
200 |
14 |
212 |
| LS250 |
3000 |
250 |
350 |
306 |
14 |
8 |
250 |
190 |
140 |
224 |
250 |
224 |
60 |
336 |
200 |
250 |
18 |
240 |
40000-80000 |
| LS315 |
3000 |
315 |
425 |
370 |
14 |
8 |
330 |
190 |
214 |
280 |
390 |
250 |
60 |
443 |
300 |
350 |
20 |
340 |
| LS400 |
3000 |
400 |
500 |
456 |
14 |
8 |
350 |
190 |
224 |
355 |
390 |
280 |
60 |
533 |
320 |
400 |
24 |
384 |
| LS500 |
3000 |
500 |
600 |
556 |
14 |
8 |
400 |
190 |
280 |
400 |
400 |
340 |
80 |
662 |
400 |
500 |
24 |
440 |
2000
3500
3500 |
5500-80000 |
| LS630 |
3000 |
630 |
730 |
686 |
14 |
8 |
450 |
190 |
355 |
500 |
450 |
420 |
80 |
763 |
500 |
630 |
24 |
555 |
| LS800 |
3000 |
800 |
920 |
868 |
18 |
16 |
550 |
340 |
450 |
630 |
550 |
520 |
80 |
970 |
632 |
800 |
30 |
650 |
| LS1000 |
3000 |
1000 |
1120 |
1068 |
18 |
16 |
650 |
360 |
560 |
710 |
650 |
630 |
80 |
1190 |
710 |
1000 |
30 |
760 |
6000-60000 |
| LS1250 |
3000 |
1250 |
1370 |
1318 |
18 |
16 |
800 |
380 |
710 |
800 |
800 |
760 |
80 |
1440 |
800 |
1250 |
30 |
910 |
GX Tubular Screw Conveyor LS U-shaped Trough Screw Conveyor (Tutup & Terbuka)
Double Helix Conveyor Sekrup Multiple Discharge Holes Conveyor Sekrup
Conveyor sekrup tanpa poros
Conveyor sekrup miring Conveyor sekrup vertikal
Parameter teknisdariDiameter. 219mm Panjang 9000mm Baja tahan karat 316L Food Grade Tubular Conveyor Screw Feeder:
| Spesifikasi |
Kinerja teknis utama |
Perangkat Pengemudi |
Perangkat Pengemudi |
Berat badan
(kg) |
| Model |
Panjang
(mm) |
Kapasitas
(semen)
(t/h) |
Kecepatan Rotasi
Min-1 |
Reduktor |
Motor |
| Model |
Rasio Kecepatan |
Kekuatan
(kw) |
| GX200 |
- 10 |
9 |
60 |
ZQ250 |
23.34 |
1.1 |
726 |
| GX200 |
- 20 |
9 |
60 |
ZQ250 |
23.34 |
1.5 |
1258 |
| GX250 |
- 10 |
15.6 |
60 |
ZQ250 |
23.34 |
2.2 |
960 |
| GX250 |
- 20 |
15.6 |
60 |
ZQ250 |
23.34 |
3 |
1750 |
| GX300 |
- 10 |
21.2 |
60 |
ZQ350 |
23.34 |
3 |
1373 |
| GX300 |
- 20 |
21.2 |
60 |
ZQ350 |
23.34 |
4 |
2346 |
| GX400 |
- 10 |
51 |
60 |
ZQ400 |
23.34 |
5.5 |
1911 |
| GX400 |
- 20 |
51 |
60 |
ZQ500 |
23.34 |
11 |
2049 |
| GX500 |
- 10 |
87.5 |
60 |
ZQ400 |
23.34 |
7.5 |
2381 |
| GX500 |
- 20 |
87.5 |
60 |
ZQ650 |
23.34 |
18.5 |
5389 |
| GX600 |
- 10 |
134.2 |
45 |
ZQ750 |
23.34 |
22 |
3880 |
| GX600 |
- 10 |
134.2 |
45 |
ZQ850 |
23.34 |
55 |
7090 |
