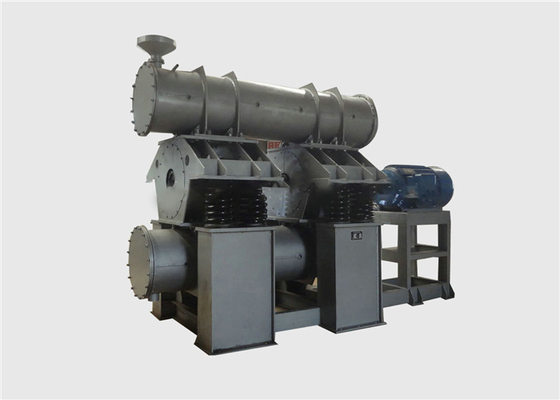

Peralatan penghancur dan penggilingan logam bubuk tabung ganda vertikal
Pengantar dariPembuatan mesin penggiling tabung ganda vertikal berefisiensi tinggi untuk penggilingan bubuk:
Efisiensi tinggi Vertical Double Tube Vibrating Mill untuk Powder Metallurgy adalah jenis baru peralatan penggilingan efisien dalam penggilingan bahan bubuk halus dan super halus.Ini lebih nyaman daripada mesin bubut putar konvensional (efisiensi 2-5 kali, mengurangi konsumsi energi sebesar 20% - 30%).
Pabrik getar dalam penggilingan ultra halus memiliki kekuatan getaran yang berbeda, efisiensi tinggi, konsumsi daya rendah, kurang kebisingan dan struktur kompak, instalasi dan pemeliharaan yang nyaman, dll.Pabrik penggilingan sesuai dengan permintaan masyarakat.
Beberapa Informasi TentangPembuatan mesin penggiling tabung ganda vertikal berefisiensi tinggi untuk penggilingan bubuk:
| Inlet dan Outlet |
1. satu inlet dan satu outlet: bahan penggiling akan tetap di tabung bergetar untuk waktu yang lama dan akan lebih halus
2. dua inlet dan dua outlet: memiliki kapasitas besar. Dua tabung bekerja secara independen.
|
| Kopling Fleksibel |
biasanya menggunakan sabuk, tapi akan menggunakan universal sebagai gantinya jika pabrik bergetar besar |
| Medium Penggilingan |
bola keramik, bola baja tahan karat, bola baja mangan, batang baja mangan |
| Penggilingan Lining |
lapisan baja manganis kaku, lapisan keramik, lapisan poliuretan |
| Sumber |
Mata air kaku, mata air plastik bertekanan tinggi |
Prinsip Kerja dariPembuatan mesin penggiling tabung ganda vertikal berefisiensi tinggi untuk penggilingan bubuk:
Ketika daya dihidupkan, motor mendorong exciter untuk berputar melalui kopling fleksibel, menghasilkan kekuatan yang cukup menarik untuk membuat tubuh pabrik memasuki keadaan getaran periodik cincin,dan kekuatan benturan pendulum bergetar terus ditransmisikan ke semua bahan yang dimuat ke dalam silinder penggiling (i.e media dan material yang akan dihancurkan) Bahan yang dihancurkan hancur dan dihancurkan oleh dampak saling antara media penggiling dan material yang akan dihancurkan.
Motor drive bergerak di sekitar kopling fleksibel untuk memutar vibrator, dan kemudian menghasilkan kekuatan getaran yang cukup, maka tubuh pabrik melakukan gerakan periodik,dan terus-menerus mentransfer kekuatan ke semua bahan (bahan baku dan media) di roller, bahan ini dihancurkan oleh kekuatan ekstrusi antara media dan bahan grinding.selama proses kita dapat menurunkan suhu di dalam ruang pabrik untuk grinding bahan sensitif panasPabrik ini memiliki kinerja tinggi dengan proses yang sederhana.
Penerapan Mesin penggiling bergetar tabung ganda vertikal efisiensi tinggi untuk metalurgi bubuk:
2ZM double tube vibrating mill dapat digunakan secara luas dalam mineral, bahan bangunan, grinding bahan dari metalurgi bubuk, listrik, keramik, tahan api, bahan magnetik, kimia, makanan,dan industri lainnya. Ini adalah pengganti ideal dari molino de bolas.
Keuntungan dariPembuatan mesin penggiling tabung ganda vertikal berefisiensi tinggi untuk penggilingan bubuk:
1Sistem penggilingan tertutup, tidak ada emisi debu, tidak ada polusi.
2Proses produksi yang sederhana, cocok untuk pengendalian jarak jauh otomatis dan beralih.
3Konsumsi energi rendah dan biaya produksi rendah.
4Mudah install dan perawatan.
5. fungsi kontrol listrik yang sempurna, sangat nyaman untuk beralih sistem.
6Penggilingan kering atau penggilingan basah tersedia, gas pelindung dapat ditambahkan.
Parameter teknis dariPembuatan mesin penggiling tabung ganda vertikal berefisiensi tinggi untuk penggilingan bubuk:
| Model |
2ZM-100 |
2ZM-200 |
2ZM-400 |
2ZM-800 |
2ZM-1200 |
| Metode Penggilingan |
metode kering, metode basah, sirkuit terbuka, sirkuit tertutup |
| Ukuran Partikel Makanan |
0-25 mm |
| Ukuran Partikel Pelepasan |
0.3-0.074 mm |
| Volume tabung (L) |
100 |
200 |
400 |
800 |
1200 |
| Kapasitas (t/jam) |
0.1-1.5 |
0.2-3 |
0.5-5 |
1-10 |
1-16 |
| Amplitudo (mm) |
9-14 |
9-14 |
8-11 |
7-9 |
7-9 |
| Kekuatan (kw) |
17-22 |
22-37 |
45-55 |
55-75 |
75-90 |
| frekuensi getaran (kali/menit) |
16.3 |
16.3 |
16.3 |
16.3 |
16.3 |
| Berat (t) |
2.5 |
4 |
6.6 |
11.5 |
14 |
| Dimensi (L*W*H) (mm) |
2612*1654*2054 |
2900*1884*2378 |
3800*2350*24900 |
4843*2956*2510 |
|
Pemasangan dan Apenegakan hukum dariPembuatan mesin penggiling tabung ganda vertikal berefisiensi tinggi untuk penggilingan bubuk:
Bracket motor mesin diborgol ke sasis. Saat memasang, setelah meratakan bingkai, bagian tubuh pabrik ditempatkan pada dukungan elastis,dan poros motor dan spindle mesin (poros exciter) sejajar pada garis tengah yang sama, dan menghubungkan kopling fleksibel.
Pekerjaan berikut harus dilakukan dengan baik sebelum mesin dihidupkan.
1Tutup kedap suara dipasang untuk mengurangi pengaruh kebisingan mesin pada area kerja.
2Kekuatan motor dari seri pabrik getaran ini relatif besar, dan disarankan untuk menggunakan start step-down untuk mengurangi dampak pada jaringan listrik selama start-up.lemari listrik khusus tidak dikonfigurasiPersyaratan khusus dapat disesuaikan secara terpisah.
3. isi media penggiling. tidak ada media penggiling, jangan mulai mesin, jika mesin terlalu ringan untuk menyebabkan kecelakaan lari.
4. Sambungkan air sirkulasi untuk pendinginan. air sirkulasi memiliki dua fungsi: satu adalah untuk menurunkan suhu selama operasi bantalan untuk melindungi bantalan; the other is to absorb the heat generated during vibration grinding in the vibrating grinding cylinder by adding the circulating water in the jacket to the material which can not withstand the higher vibration grinding temperature.
5. Menurut bahan grinding yang berbeda, kekuatan grinding getaran yang diperlukan juga berbeda. Untuk tujuan ini, orang dapat meningkatkan atau mengurangi blok eksentrik sekunder.Ketika kekuatan besar yang menarik diperlukan, blok sekunder dapat diikat dan terhubung ke perangkat eksentrik dengan baut, jika tidak, lepaskan blok sekunder.
6. Jika membutuhkan makan otomatis terus menerus dan pembuangan otomatis terus menerus, pabrik kami dapat mengkonfigurasi makanan otomatis dan pembuangan perangkat untuk pengguna.

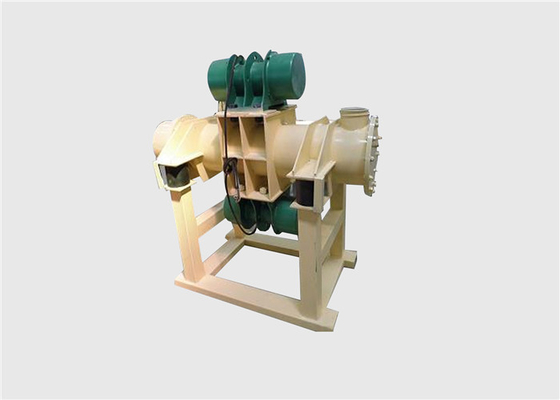

Struktur dariPembuatan mesin penggiling tabung ganda vertikal berefisiensi tinggi untuk penggilingan bubuk:
Mesin ini terutama terdiri dari sasis, bracket tubuh, penutup kedap suara, tubuh mesin, silinder grinding, eksiter getaran, pelat lapisan, dukungan elastis,mesin penggiling dan motor penggerak.
1Chassis mendukung tubuh melalui dukungan elastis dan menjaga jarak koneksi fleksibel antara motor penggerak dan tubuh getar tidak berubah.
2Penutup kedap suara digunakan untuk memblokir kebisingan yang dihasilkan oleh pabrik selama operasi, untuk mengurangi dampak kebisingan pada seluruh area kerja.
3Tubuh mesin diikat dengan silinder penggiling dan dilengkapi dengan exciter getaran.
4Silinder penggilingan adalah badan kerja pabrik untuk penggilingan, yang digunakan untuk menahan media penggilingan dan bahan penggilingan.
5Vibration exciter digunakan untuk mengubah torsi putaran motor menjadi getaran periodik pabrik.
6. Lembar lapisan diikat erat ke dinding dalam silinder penggiling untuk melindungi silinder penggiling.dinding dalam silinder penggiling juga sangat dipakai pada saat yang sama, dan pelat lapisan yang mudah diganti di silinder penggiling dapat meningkatkan umur layanan dari seluruh mesin.
7Dukungan elastis membuat tubuh pabrik dalam keadaan elastis, dan secara substansial mengisolasi getaran ke dasar ketika tubuh bergetar.
8Media penggilingan adalah tubuh penggilingan pabrik, dan digunakan untuk penggilingan material.
9Motor memasok energi ke pabrik untuk penggilingan.
