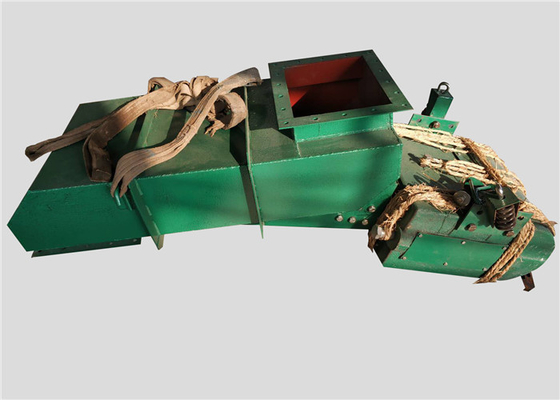

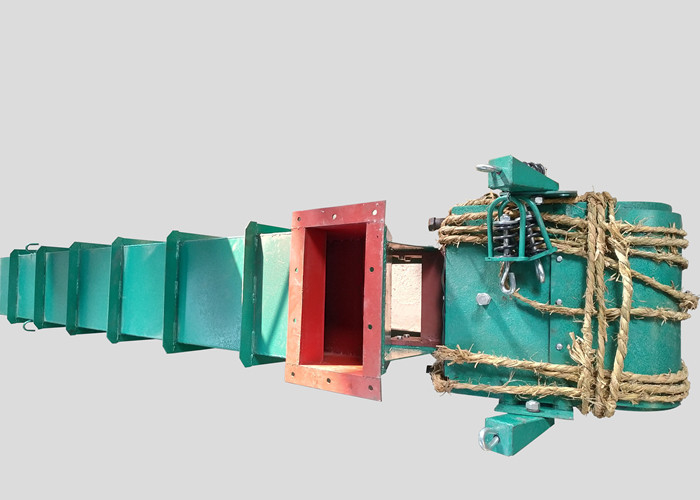

Mesin Pengumpan Getaran Stainless Steel Memberi Makan Serbuk Butir Kecil Secara Seragam
Pengenalan Pengumpan Getaran Elektromagnetik untuk Pengumpanan Serbuk Butir Kecil yang Seragam:
Pengumpan Vibraton Elektromagnetik untuk Pengumpanan Serbuk Butir Kecil yang Seragam banyak digunakan di pertambangan, metalurgi, batu bara, bahan bangunan, industri ringan, tenaga listrik, permesinan, biji-bijian dan jenis industri lainnya. Ini digunakan untuk material masif, granular, dan bubuk dari silo penyimpanan atau hopper yang homogen dan terus menerus diumpankan atau diumpankan secara kuantitatif ke perangkat penerima. Misalnya, konveyor sabuk, elevator ember, peralatan penyaringan, penghancur, penggiling, dan pengumpanan kuantitatif peralatan lainnya, batching otomatis dan pengemasan kuantitatif, dll.
Prinsip Kerja Pengumpan Getaran Elektromagnetik untuk Pengumpanan Serbuk Butir Kecil yang Seragam:
Arus kumparan elektromagnetik pengumpan getaran elektromagnetik melewati penyearah setengah gelombang satu fasa. Ketika kumparan dihubungkan, arus mengalir dalam setengah minggu positif, dan gaya elektromagnetik pulsa antara jangkar dan inti besi saling tarik menarik. Kemudian alur bergerak mundur, pegas utama berubah bentuk dan menyimpan energi potensial tertentu. Tidak ada arus yang melewati kumparan dalam setengah siklus negatif, dan gaya elektromagnetik menghilang, dan pegas utama melepaskan energi. Angker dan inti besi bergerak maju dari alur ke arah yang berlawanan, sehingga pengumpan getaran elektromagnetik bergetar 3000 kali per menit pada frekuensi catu daya AC. Karena bidang bawah alur mempunyai sudut tertentu dengan garis aksi gaya tarik, maka material dalam alur bergerak maju terus menerus sepanjang lintasan parabola. Kuantitas pengumpanan pengumpan getaran elektromagnetik dapat dikontrol dengan menyesuaikan tegangan penyearah. Pengumpan disuplai oleh penyearah SCR. Tegangan keluaran dapat dikontrol dengan mengubah sudut konduksi thyristor. Menurut kondisi pengoperasian, sinyal yang berbeda dapat digunakan untuk mengontrol sudut konduksi thyristor untuk mencapai tujuan pengumpanan kuantitatif otomatis.
Kesalahan Berjalan dan Metode Perawatan Pengumpan Vibraton Elektromagnetik untuk Pemberian Serbuk Butir Kecil yang Seragam:
|
TIDAK.
|
Karakter Kesalahan |
Penyebab Kesalahan |
Metode Perawatan |
| 1 |
setelah menyalakan catu daya,
mesin tidak bergetar
|
1. sekring putus |
ganti sekering |
| 2. korsleting kawat kumparan atau kawat timah putus |
gunakan megger atau ohmmeter untuk memeriksa resistansi,
menangani korsleting atau menghubungkan kabel timah
|
| 2 |
getaran lemah, sesuaikan potensiometer
menunjukkan refleksi amplitudo kecil,
tidak berfungsi atau arusnya tinggi
|
1. Kerusakan SCR |
ganti SCR (Silicon Controlled Rectifier) |
|
2. Penyumbatan celah udara, dan celah antar
penyumbatan pegas pelat
|
penyumbatan yang jelas |
| 3 |
kebisingan mesin besar.
sesuaikan potensiometer, amplitudo mencerminkan
tidak teratur, disertai dengan benturan keras
|
1. piring pegas |
ganti pegas baru |
|
2.vibrator dan baut sambungan bak patah
atau kalah
|
ganti atau kencangkan bautnya |
| 3. inti besi dan jangkar bertabrakan |
sesuaikan celah udara ke standar 2 mm |
| 4 |
mesin bekerja sebentar-sebentar atau
arus berfluktuasi
|
kerusakan kumparan kawat |
periksa apakah lapisan koil atau interturn mengalami korsleting, dan apakah konektor kabel utama merupakan sambungan virtual, kemudian perbaiki atau ganti koil
|
| 5 |
tes tanpa beban normal. |
desain pembuangan tempat penyimpanan yang tidak tepat
lubang membuat palung umpan menjadi besar
tekanan kolom stok
|
mendesain ulang atau memperbaiki saluran masuk umpan untuk mengurangi tekanan kolom stok
|
| setelah beban, amplitudo semakin berkurang |
| 6 |
hanya arusnya yang tinggi, |
mungkin celah udaranya terlalu besar |
sesuaikan celah udara ke standar 2 mm |
| selebihnya normal |
Pengumpan Vibraton Elektromagnetik Tipe Terbuka untuk Pemberian Serbuk Butir Kecil yang Seragam:
| Model |
B |
B1 |
B2 |
B3 |
B4 |
L |
L1 |
L2 |
L3 |
H |
H1 |
H2 |
H3 |
| GZ1 |
200 |
280 |
340 |
296 |
376 |
600 |
209 |
550 |
910 |
100 |
350 |
360 |
485 |
| GZ2 |
300 |
388 |
456 |
400 |
506 |
800 |
310 |
660 |
1171 |
120 |
430 |
450 |
600 |
| GZ3 |
400 |
496 |
518 |
452 |
574 |
900 |
311 |
790 |
1325 |
150 |
480 |
520 |
675 |
| GZ4 |
500 |
620 |
682 |
581 |
762 |
1100 |
413 |
965 |
1615 |
200 |
550 |
645 |
814 |
| GZ5 |
700 |
761 |
850 |
650 |
840 |
1200 |
465 |
1050 |
1815 |
250 |
647 |
765 |
980
|
Pengumpan Vibraton Elektromagnetik Tipe Tertutup untuk Pemberian Serbuk Butir Kecil yang Seragam:
| Model |
B |
B1 |
B2 |
B3 |
B4 |
L |
L1 |
L2 |
L3 |
L4 |
H |
H1 |
H2 |
H3 |
H4 |
R |
| GZ6 |
900 |
1057 |
720 |
860 |
1092 |
1600 |
500 |
1360 |
2410 |
1409 |
250 |
1090 |
1030 |
1530 |
460 |
1800 |
| GZ7 |
1100 |
1257 |
840 |
1030 |
1332 |
1800 |
650 |
1465 |
2800 |
1585 |
250 |
1300 |
1130 |
1740 |
500 |
2200 |
| GZ8 |
1300 |
1476 |
1000 |
1166 |
1556 |
2200 |
750 |
1800 |
3302 |
1938 |
300 |
1460 |
1340 |
1695 |
607 |
2600 |
| GZ9 |
1500 |
1676 |
1010 |
1228 |
1776 |
2400 |
800 |
2000 |
3515 |
2100 |
300 |
1520 |
1440 |
2200 |
660 |
3500 |
Parameter Teknis Utama Pengumpan Vibraton Elektromagnetik untuk Pemberian Serbuk Butir Kecil yang Seragam:
| Jenis |
Model |
Kapasitas (t/jam) |
Ukuran Umpan (mm) |
Amplitudo Getaran Ganda
(mm)
|
Voltase
(V)
|
Arus Listrik (A) |
Kekuatan
(Kw)
|
Cocok CKotak kendali |
| Horisontal |
-10° |
Bekerja Saat Ini |
Indikasi Saat Ini |
| Tipe Dasar |
GZ1 |
5 |
7 |
50 |
1.75 |
220 |
1.34 |
1 |
0,06 |
XKZ-5G2 |
| GZ2 |
10 |
14 |
50 |
3.0 |
2.3 |
0,15 |
| GZ3 |
25 |
35 |
75 |
4.58 |
3.8 |
0,2 |
| GZ4 |
50 |
70 |
100 |
8.4 |
7 |
0,45 |
XKZ-20G2 |
| GZ5 |
100 |
140 |
150 |
12.7 |
10.6 |
0,65 |
| GZ6 |
150 |
210 |
200 |
1.5 |
380 |
16.4 |
13.3 |
1.2 |
XKZ-20G3 |
| GZ7 |
250 |
350 |
250 |
24.6 |
20 |
3 |
| GZ8 |
400 |
560 |
300 |
39.4 |
32 |
4 |
| GZ9 |
600 |
840 |
350 |
47.6 |
38.6 |
5.5 |
XKZ-200G3 |
| GZ10 |
750 |
1050 |
500 |
39,4*2 |
32*2 |
4*2 |
XKZS-200G3 |
| GZ11 |
1000 |
1400 |
500 |
47.6*2 |
38.6*2 |
5,5*2 |
| Jenis Getaran Atas |
GZ3S |
25 |
35 |
75 |
1.75 |
220 |
4.58 |
3.8 |
0,2 |
XKZ-5G2 |
| GZ4S |
50 |
70 |
100 |
8.4 |
7 |
0,45 |
XKZ-20G2 |
| GZ5S |
100 |
140 |
150 |
12.7 |
10.6 |
0,65 |
| GZ6S |
150 |
210 |
200 |
1.5 |
380 |
16.4 |
13.3 |
1.5 |
XKZ-20G3 |
| GZ7S |
250 |
350 |
250 |
24.6 |
0 |
3 |
XKZ-100G3 |
| GZ8S |
400 |
560 |
300 |
39.4 |
32 |
4 |
| Tipe Tertutup |
GZ1F |
4 |
5.6 |
40 |
1.75 |
220 |
1.34 |
1 |
0,06 |
XKZ-5G2 |
| GZ2F |
8 |
11.2 |
40 |
3 |
2.3 |
0,15 |
| GZ3F |
20 |
28 |
60 |
4.58 |
3.8 |
0,2 |
| GZ4F |
40 |
56 |
60 |
8.4 |
7 |
0,45 |
XKZ-20G2 |
| GZ5F |
80 |
112 |
80 |
12.7 |
10.6 |
0,65 |
| GZ6F |
120 |
168 |
80 |
1.5 |
380 |
16.4 |
13.3 |
1.5 |
XKZ-20G3 |
Fitur dariPengumpan Vibraton Elektromagnetik untuk Pemberian Serbuk Butir Kecil yang Seragam:
1. Hemat energi dan efisiensi tinggi, mudah digunakan, investasi lebih sedikit, volume kecil, ringan, perawatan mudah.
2. Tidak ada bagian yang berputar. Tidak perlu bantalan, mekanisme pereduksi dan oli pelumas, dll.
3. Konsumsi daya lebih sedikit, arus startup kecil, kebisingan rendah.
4. Keausan feed trough kecil. Cocok untuk membawa material dengan keausan besar
5. Peralatan dapat mewujudkan otomatisasi jika dilengkapi dengan timbangan elektronik atau kendali komputer mikro.
6. Setelah pembangkit getaran dimulai, amplitudo dapat secara instan mencapai nilai stabil.
7. Pengaktifan vibrator dalam amplitudo sesaat dapat mencapai nilai stabil, segera setelah amplitudo sesaat yang sama menghilang saat parkir, yang dapat meningkatkan keakuratan kontrol otomatis, pada saat yang sama pengumpan dapat memulai langsung dalam kondisi beban penuh. Demikian pula, amplitudo menghilang seketika saat berhenti. Dengan cara ini dapat meningkatkan keakuratan kontrol otomatis, dan pada saat yang sama, pengumpan dapat langsung dimulai pada kasus pemuatan penuh.
Penerapan Pengumpan Vibraton Elektromagnetik untuk Pengumpanan Serbuk Butir Kecil yang Seragam:
Gangue batubara, bubuk batubara, granit, bijih besi, kerikil sungai, basal, batu kapur, dolomit, pasir kuarsa, kalsium karbonat, tahan api, kaolin, potash feldspar, seng dan bahan lainnya.
