Sistem Conveyor Industri Horizontal Tubular Vibratory Feeder Low Maintenance
Gambaran Umum Industri Tubular Trough Conveyor Sekrup Horizontal untuk Bulk Materials:
Industrial Tubular Trough Horizontal Screw Conveyor for Bulk Materials adalah peralatan pengangkutan yang banyak digunakan.satu adalah konveyor sekrup horizontal, dan yang lain adalah konveyor sekrup vertikal. konveyor digunakan untuk bahan longgar seperti semua jenis bubuk, butiran dan blok kecil.Conveyor sekrup horizontal adalah jenis conveyor yang paling banyak digunakan. Hal ini dapat mengangkut bahan besar-besaran dari satu bagian dari proses ke yang lain. konveyor sekrup horizontal tersedia dalam berbagai ukuran, panjang, konfigurasi dan bahan konstruksi.
Prinsip KerjadariKonveyor sekrup horizontal tabung industri untuk bahan grosir:
Conveyor sekrup menggunakan sekrup berputar untuk mentransfer bahan di sepanjang casing tetap.dan kekuatan yang membuat bahan tidak berputar dengan pisau sekrup adalah hambatan gesekan dari bahan berat sendiri dan konveyor sekrup casing untuk bahan. bilah spiral dilas ke poros putar conveyor sekrup. bentuk permukaan bilah memiliki jenis permukaan padat, jenis permukaan sabuk,jenis permukaan bilah dan jenis lainnya sesuai dengan bahan yang berbeda yang diangkut. poros sekrup dari conveyor sekrup memiliki bantalan dorongan di ujung material bergerak arah untuk memberikan sekrup aksial reaksi kekuatan dengan material.harus ditambahkan bantalan gantung menengah.
Fitur UtamadariKonveyor sekrup horizontal tabung industri untuk bahan grosir:
1Struktur sederhana, ruang yang kecil.
2Keandalan tinggi, pemeliharaan rendah.
3. Mudah untuk membentuk jalur produksi, dapat terhubung dengan peralatan kemasan, peralatan penyimpanan, peralatan pencampuran atau peralatan penyaringan.
4. Disesuaikan dengan hopper atau roda berjalan dan lainnya.
5. Multiple port makan dan port pembuangan tersedia.
6Penutup yang handal.
7- Ekonomi untuk membeli, memasang dan mengoperasikan.
CLassifikasi Conveyor Sekrup Horisontal Tubular Trough Industri untuk Bahan Bulk:
| dengan Conveying Angle |
konveyor sekrup horizontal, konveyor sekrup miring, konveyor sekrup vertikal |
| melalui Conveying Form |
konveyor sekrup poros, konveyor sekrup tanpa poros |
| dengan bentuk |
Conveyor sekrup berbentuk U, conveyor sekrup tabung |
Parameter teknisdariKonveyor sekrup horizontal tabung industri untuk bahan grosir:
| Jenis LS |
100 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
| Tipe GX |
|
|
200 |
250 |
300 |
400 |
500 |
|
|
|
|
| Diameter sekrup (mm) |
100 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
| Permukaan sekrup (mm) |
100 |
160 |
200 |
250 |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
| Kecepatan rotasi (r/menit) |
140 |
120 |
90 |
90 |
75 |
75 |
60 |
60 |
45 |
35 |
30 |
| Kapasitas Pengangkutan QΦ=0,33 (m3/jam) |
2.2 |
7.6 |
11 |
22 |
36.4 |
66.1 |
93.1 |
160 |
223 |
304 |
458 |
| Kekuatan Pd 1=10m (KW) |
1.1 |
1.5 |
2.2 |
2.4 |
3.2 |
5.1 |
4.1 |
8.6 |
12 |
16 |
24.4 |
| Kekuatan Pd 1=30m (KW) |
1.6 |
2.8 |
3.2 |
5.3 |
8.4 |
11 |
15.3 |
25.9 |
36 |
48 |
73.3 |
| Kecepatan rotasi (r/menit) |
120 |
90 |
75 |
75 |
60 |
60 |
45 |
45 |
35 |
30 |
20 |
| Kapasitas Pengangkutan QΦ=0,33 (m3/jam) |
1.9 |
5.7 |
18 |
18 |
29.1 |
52.9 |
69.8 |
125 |
174 |
261 |
305 |
| Kekuatan Pd 1=10m (KW) |
1.0 |
1.3 |
2.1 |
2.1 |
2.9 |
4.1 |
4.7 |
6.8 |
9.4 |
14.1 |
16.5 |
| Kekuatan Pd 1=30m (KW) |
1.5 |
2.3 |
4.5 |
4.5 |
7 |
8.9 |
11.6 |
20.4 |
28.3 |
42.2 |
49.5 |
| Kecepatan rotasi (r/menit) |
90 |
75 |
60 |
60 |
45 |
45 |
35 |
35 |
30 |
20 |
16 |
| Kapasitas Pengangkutan QΦ=0,33 (m3/jam) |
1.4 |
4.8 |
15 |
15 |
21.8 |
39.6 |
54.3 |
97 |
149 |
174 |
244 |
| Kekuatan Pd 1=10m (KW) |
0.9 |
1.2 |
1.9 |
1.9 |
2.5 |
3.4 |
4.3 |
5.4 |
8.1 |
9.5 |
13.3 |
| Kekuatan Pd 1=30m (KW) |
1.2 |
2.2 |
3.8 |
3.8 |
5.4 |
6.8 |
9.2 |
16 |
24.4 |
28.6 |
39.9 |
| Kecepatan rotasi (r/menit) |
75 |
60 |
45 |
45 |
35 |
35 |
30 |
30 |
20 |
16 |
13 |
| Kapasitas Pengangkutan QΦ=0,33 (m3/jam) |
1.2 |
3.8 |
11 |
11 |
17 |
31.7 |
46.5 |
73.0 |
99.3 |
139 |
199 |
| Kekuatan Pd 1=10m (KW) |
0.75 |
1.1 |
1.6 |
1.6 |
2.1 |
3.1 |
3.7 |
4.6 |
5.7 |
7.7 |
11 |
| Kekuatan Pd 1=30m (KW) |
1.1 |
1.8 |
3.4 |
3.4 |
4.4 |
5.6 |
8 |
14 |
16.7 |
23.2 |
33 |
Tabel Ukuran InstalasidariKonveyor sekrup horizontal tabung industri untuk bahan grosir:
| Model |
W |
A |
B |
C |
D |
N |
Q |
Y |
L |
K |
R |
S |
P |
O |
H |
V |
J |
T |
G |
L |
| LS100 |
2500 |
100 |
180 |
146 |
10 |
4 |
180 |
190 |
90 |
112 |
180 |
112 |
60 |
178 |
120 |
160 |
14 |
163 |
1500
2000
2500 |
3500-40000 |
| LS160 |
2500 |
160 |
240 |
206 |
10 |
4 |
200 |
190 |
112 |
150 |
200 |
150 |
60 |
270 |
120 |
160 |
14 |
190 |
| LS200 |
3000 |
200 |
300 |
256 |
14 |
8 |
225 |
190 |
112 |
180 |
225 |
180 |
60 |
308 |
160 |
200 |
14 |
212 |
| LS250 |
3000 |
250 |
350 |
306 |
14 |
8 |
250 |
190 |
140 |
224 |
250 |
224 |
60 |
336 |
200 |
250 |
18 |
240 |
40000-80000 |
| LS315 |
3000 |
315 |
425 |
370 |
14 |
8 |
330 |
190 |
214 |
280 |
390 |
250 |
60 |
443 |
300 |
350 |
20 |
340 |
| LS400 |
3000 |
400 |
500 |
456 |
14 |
8 |
350 |
190 |
224 |
355 |
390 |
280 |
60 |
533 |
320 |
400 |
24 |
384 |
| LS500 |
3000 |
500 |
600 |
556 |
14 |
8 |
400 |
190 |
280 |
400 |
400 |
340 |
80 |
662 |
400 |
500 |
24 |
440 |
2000
3500
3500 |
5500-80000 |
| LS630 |
3000 |
630 |
730 |
686 |
14 |
8 |
450 |
190 |
355 |
500 |
450 |
420 |
80 |
763 |
500 |
630 |
24 |
555 |
| LS800 |
3000 |
800 |
920 |
868 |
18 |
16 |
550 |
340 |
450 |
630 |
550 |
520 |
80 |
970 |
632 |
800 |
30 |
650 |
| LS1000 |
3000 |
1000 |
1120 |
1068 |
18 |
16 |
650 |
360 |
560 |
710 |
650 |
630 |
80 |
1190 |
710 |
1000 |
30 |
760 |
6000-60000 |
| LS1250 |
3000 |
1250 |
1370 |
1318 |
18 |
16 |
800 |
380 |
710 |
800 |
800 |
760 |
80 |
1440 |
800 |
1250 |
30 |
910 |
Parameter teknisdariKonveyor sekrup horizontal tabung industri untuk bahan grosir:
| Spesifikasi |
Kinerja teknis utama |
Perangkat Pengemudi |
Perangkat Pengemudi |
Berat badan
(kg) |
| Model |
Panjang
(mm) |
Kapasitas
(semen)
(t/h) |
Kecepatan Rotasi
Min-1 |
Reduktor |
Motor |
| Model |
Rasio Kecepatan |
Kekuatan
(kw) |
| GX200 |
- 10 |
9 |
60 |
ZQ250 |
23.34 |
1.1 |
726 |
| GX200 |
- 20 |
9 |
60 |
ZQ250 |
23.34 |
1.5 |
1258 |
| GX250 |
- 10 |
15.6 |
60 |
ZQ250 |
23.34 |
2.2 |
960 |
| GX250 |
- 20 |
15.6 |
60 |
ZQ250 |
23.34 |
3 |
1750 |
| GX300 |
- 10 |
21.2 |
60 |
ZQ350 |
23.34 |
3 |
1373 |
| GX300 |
- 20 |
21.2 |
60 |
ZQ350 |
23.34 |
4 |
2346 |
| GX400 |
- 10 |
51 |
60 |
ZQ400 |
23.34 |
5.5 |
1911 |
| GX400 |
- 20 |
51 |
60 |
ZQ500 |
23.34 |
11 |
2049 |
| GX500 |
- 10 |
87.5 |
60 |
ZQ400 |
23.34 |
7.5 |
2381 |
| GX500 |
- 20 |
87.5 |
60 |
ZQ650 |
23.34 |
18.5 |
5389 |
| GX600 |
- 10 |
134.2 |
45 |
ZQ750 |
23.34 |
22 |
3880 |
| GX600 |
- 10 |
134.2 |
45 |
ZQ850 |
23.34 |
55 |
7090 |
AplikasidariKonveyor sekrup horizontal tabung industri untuk bahan grosir:
Conveyor sekrup banyak digunakan di berbagai industri, seperti bahan bangunan, industri kimia, tenaga listrik, metalurgi, batubara, biji-bijian dll.Ini cocok untuk bubuk konveyor horizontal atau miring, granulated dan bahan kecil, seperti batubara, abu, slag, semen, biji-bijian dll.
Conveyor sekrup tidak cocok untuk mengangkut bahan yang mudah rusak, viskositas besar dan mudah terakumulasi.
Jika conveying sudut kecenderungan terlalu besar, silakan pilih GX seri conveyor sekrup.

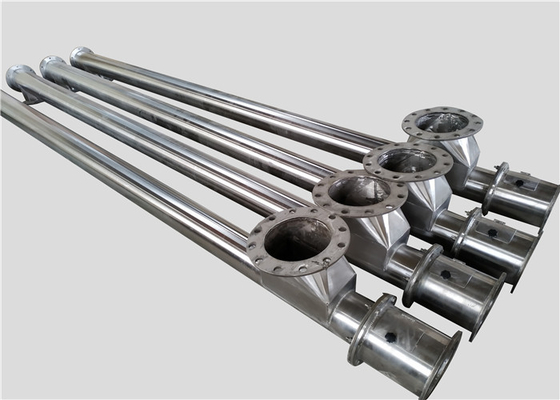

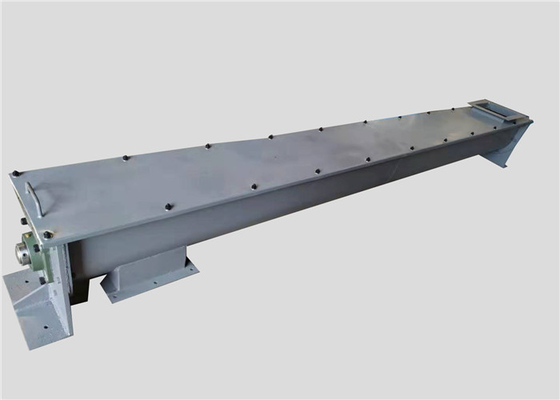

GX Tubular Screw Conveyor LS U-shaped Trough Screw Conveyor (Tutup & Terbuka)
Double Helix Conveyor Sekrup Multiple Discharge Holes Conveyor Sekrup
Conveyor sekrup tanpa poros
Conveyor sekrup miring Conveyor sekrup vertikal
