Gambaran umum dari Mesin Screening Wet Dual Motion Rectangular Vibration Filter
Mesin screening basah dengan dual motion rectangular vibration filter dirancang khusus oleh AAREAL untuk pemisahan padat-cair.Hal ini dapat memenuhi sebagian besar limbah dan air limbah pengolahan dan limbah aplikasiHal ini digunakan untuk pembuatan kertas, logam non-ferrous, metalurgi, bahan bangunan, kimia, tahan api, semen, keramik, biji-bijian, makanan,sistem pemurnian lumpur pengeboran dan peralatan pemisahan padat-cair khusus lainnyaIni memiliki keuntungan intensitas getaran tinggi, area skrining besar, sudut kotak layar yang dapat disesuaikan, struktur kompak dan kinerja yang sangat baik.
Mode gerakan ganda revolusioner mencakup gerakan elips dan linier.Desain inovatif ini memungkinkan operator untuk beralih antara dua mode gerak langsung selama operasi mesin untuk memenuhi persyaratan screening bahan yang berbeda, mengisolasi zat padat dan cairan, memisahkan partikel padat dengan ukuran yang berbeda, dan menghilangkan kotoran lainnya.
Prinsip Kerja Mesin Penyaringan Vibrasi Filter Dual Motion:
Mesin penyaring basah filter getaran persegi panjang bergerak ganda dilengkapi dengan tiga motor getaran, yang menyediakan dua mode gerak: gerak linier dan gerak elips.Mesin skrining basah persegi panjang didorong oleh motor getaran yang dipasang di balok bingkaiGetaran ditransmisikan ke pelat saringan,dan bahan yang akan disaring dilepaskan ke lempeng penyaring melalui pipa yang dimasukkan ke dalam mesin penyaring basah filter getaran persegi panjang bergerak ganda. Getaran dari pelat saringan membuat ukuran partikel yang lebih kecil (ukuran partikel yang memenuhi syarat) melewati pelat saringan dan masuk ke dasar saringan,dan memasuki proses berikutnya melalui pipa yang dipasang di bagian bawah saringanBahan dengan ukuran partikel yang lebih besar (ukuran partikel yang tidak memenuhi syarat) tetap di bagian atas pelat saringan, masuk ke alur di bagian depan layar getar,dan memasuki proses berikutnya melalui pipa yang dipasang di bagian bawah alur.
Gerakan linier dapat menghasilkan akselerasi gravitasi 6G, gerak elips dapat menghasilkan akselerasi gravitasi 5G.Orang dapat memilih mode gerakan layar bergetar melalui saklar di kotak kontrol. Gerakan elips lebih lembut, dan umur layar lebih lama. Kapasitas pengangkutan padat dari gerakan linier tinggi.
Parameter teknis dari mesin penyaringan basah dengan Filter Getaran Bentuk persegi panjang bergerak ganda:
Model
AES68-3
AES63-3
AES60-3
Trajektori getaran
Elipsi
Elipsi
Elipsi
Kekuatan motor
2*2,2KW
1*0,75KW
2*1,5KW
1*0,55KW
2*1.1KW
1*0,25KW
Intensitas Getaran
≤ 7,0 G
≤ 7,0 G
≤ 6,5 G
Amplitudo
5.5 ~ 6.0 mm
5.5 ~ 6.0 mm
5.5 ~ 6.0 mm
Kapasitas layar tunggal
≤ 110m3/h
615 GPM
≤ 90m3/h
528 GPM
≤ 70m3/h
352 GPM
Sudut Penyesuaian Kotak Layar
-3°~3°
-3°~3°
-3°~3°
Frekuensi dan Tegangan Motor
380V/50HZ, 460V/60HZ
Area layar
2.5 m2
2.3 m2
1.8 m2
Ukuran layar
680*1250mm
(40 ~ 250 mesh)
630*1250mm
(40 ~ 250 mesh)
600*1050mm
(40 ~ 250 mesh)
Lapisan Layar
1 ~ 2
1 ~ 2
1 ~ 2
Jumlah layar berlapis tunggal
4
4
4
Sistem Sprinkler Seluler
Opsional
Opsional
Satu set.
Tekanan air adalah sekitar 5 KG dan aliran 290 L/H
Berat badan
1880 kg
1680 kg
1300 kg
Pengamatan
Parameter bahan yang akan disaring:
1Nama bahan: pulpa kertas
2. Suhu bahan: 60 ~ 70 °C
3. viskositas material: < 120 CPS (mPas)
4Berat khusus bahan: < 1,1 kg/dm3
5Konsentrasi: 5-15%
Layar bergetar persegi panjang mengadopsi sistem penyemprotan otomatis. Tekanan air penyemprotan adalah sekitar 5 KG dan laju aliran adalah 290 L/H. Operator dapat mengatur interval penyemprotan berjam-jam,yang dapat secara efektif memperpanjang interval waktu henti dan mengurangi limbah cat tanpa mempengaruhi konsentrasi cat.
Karakteristik Mesin Screening Wet Filter Vibration Dual Motion:
1Kebisingan dari peralatan rendah. kebisingan kurang dari 75 desibel dari 1 meter dari saringan bergetar.
2Peralatan ini mudah dioperasikan dan tidak memerlukan pemeliharaan harian.
3. Layar diperbaiki oleh blok kompak. Bahan blok kompak adalah bahan polimer tinggi.
4. Sangat mudah dan nyaman untuk mengganti plat layar dengan mengetuk blok kompak dan menekan kembali setelah penggantian.
5Badan layar dilapisi dengan lebih dari dua lapisan cat pelindung resin epoksi.
Keuntungan dari Motion Komposisi untuk Dual Motion persegi panjang Filter Getaran Wet Screening Machine:
Gerak linier
Gerakan Elips
1. akselerasi gravitasi besar (g), efek getaran yang baik.
2Kecepatan material yang cepat.
3. Kapasitas pemrosesan layar getar besar.
1. percepatan gravitasi (g) kecil.
2Waktu tinggal bahan pada lempeng penyaring panjang, dan efek penyaringannya baik.
3. Konsentrasi bahan meningkat
4. Meningkatkan umur pelat penyaring.

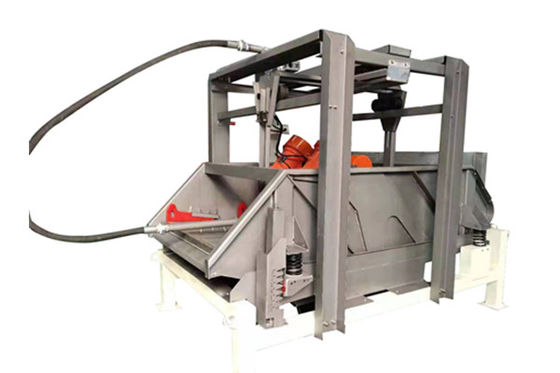

Gambar Profil Mesin Penyaringan Wet Filter Dual Motion:
