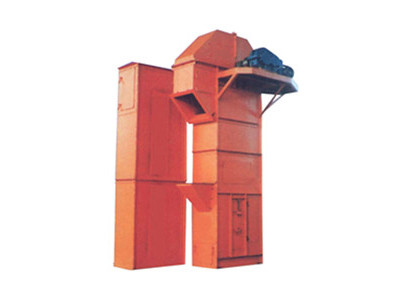

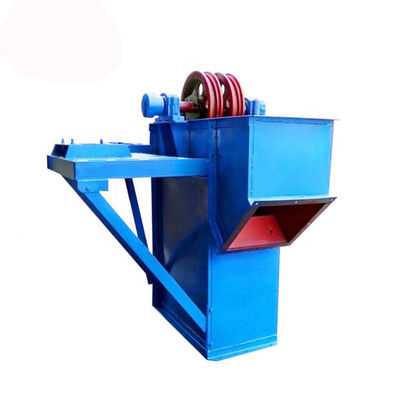

Efisiensi Tinggi Ring Chain Bucket Elevator Untuk Batu Kapur Dan Cement Clinker
Ring Chain Bucket Elevator:
TH, HL ring chain bucket elevator cocok untuk mengangkut secara vertikal bubuk abrasif yang lebih besar, bahan granular dan blok kecil, seperti biji-bijian, batubara, semen, bijih hancur dll.Ketinggian angkatnya sampai 40m.
Lift ember tipe TH adalah jenis lift rantai cincin. Mesin ini dilengkapi dengan dua jenis ember.
1. Bakul medium-deep (ZH):digunakan untuk mengangkut bahan viskos basah, seperti gula, pasir basah dan sebagainya.
2. ember dalam (SH):digunakan untuk mengangkut bahan kering, longgar, mudah dibuang potongan kecil, seperti semen, batubara, kerikil, dll.
Jika bagian bawah mengadopsi gravitasi perangkat peregangan otomatis, itu dapat menjaga ketegangan konstan dan menghindari tergelincir atau dari rantai.melindungi bagian yang bergerak secara efektif.
Suhu material tidak melebihi 250°C.
Jenis TH dibuat sesuai dengan JB3926-85 desain standar lift ember vertikal, yang harus dipertimbangkan terlebih dahulu.roda gigi dan penekanan sama dengan tipe TH.
Fitur dari Ring Chain Bucket Elevator:
1Struktur kompak dan ruang lantai kecil.
2. velg roda mengadopsi gabungan sprocket, yang nyaman untuk mengganti.
3. Dengan perangkat tensioning otomatis untuk menghindari rantai trip dan tergelincir.
4Operasi yang lancar, pemeliharaan mudah, umur panjang.
Teknis Parameter lift ember rantai cincin:
| Model |
HL300 |
HL400 |
TH315 |
400 TH |
500 TH |
TH630 |
TH800 |
TH1000 |
| Jenis ember |
Q |
S |
Q |
S |
Zh |
Sh. |
Zh |
Sh. |
Zh |
Sh. |
Zh |
Sh. |
Zh |
Sh. |
GH |
Sh. |
| Kapasitas (m3/jam) |
24 |
28 |
45 |
47 |
21 |
36 |
36 |
56 |
45 |
70 |
68 |
110 |
87 |
141 |
141 |
220 |
| Lebar ember (mm) |
300 |
400 |
315 |
400 |
500 |
630 |
800 |
1000 |
| Volume ember (L) |
4.4 |
5.2 |
10 |
10.5 |
3.75 |
6 |
5.9 |
9.5 |
9.3 |
15 |
14.6 |
23.6 |
23.3 |
37.5 |
37.6 |
58 |
| Pitch of Buckets (mm) |
500 |
600 |
500 |
600 |
688 |
688 |
920 |
920 |
| Rantai |
φ18×50 |
φ18×50 |
φ18×50 |
φ18×50 |
φ22×86 |
φ22×86 |
Φ26×92 |
Φ26×92 |
| Diameter pitch Sprocket (mm) |
630 |
630 |
630 |
710 |
800 |
900 |
1000 |
1250 |
| Kecepatan ember (m/s) |
1.4 |
1.4 |
1.4 |
1.4 |
1.5 |
1.5 |
1.6 |
1.6 |
| Bahan Ukuran Blok Maksimal (mm) |
40 |
50 |
45 |
55 |
65 |
75 |
85 |
100 |
Catatan:
1Volume ember dalam tabel adalah nilai yang dihitung.
2. Penggunaan ember lift ember tipe TH
Zh ?? Ember medium-deep: mengangkut bahan kental basah, seperti gula, pasir basah dll.
Sh ¢ Deep bucket: mengangkut bubuk berat dan bahan besar kecil, seperti semen, pasir, batubara dll.
3. Penggunaan ember lift ember tipe HL
Q ¢Lapisan dasar balok bulat: mengangkut bahan dalam kelembaban, mudah terakumulasi, sulit dibuang. misalnya pasir basah, batubara basah dll.
S √ Lemparan dasar yang bulat: mengangkut bahan kering, longgar, dan bahan yang mudah dibuang. misalnya semen, batu bara, kerikil, kuarsa dll.
4. perhitungan kekuatan tegangan
G=40+0,232*Q*H
Q-- kapasitas ((t/jam),
H-- heighr angkat (mm),
G-- kekuatan tarik (kg)
