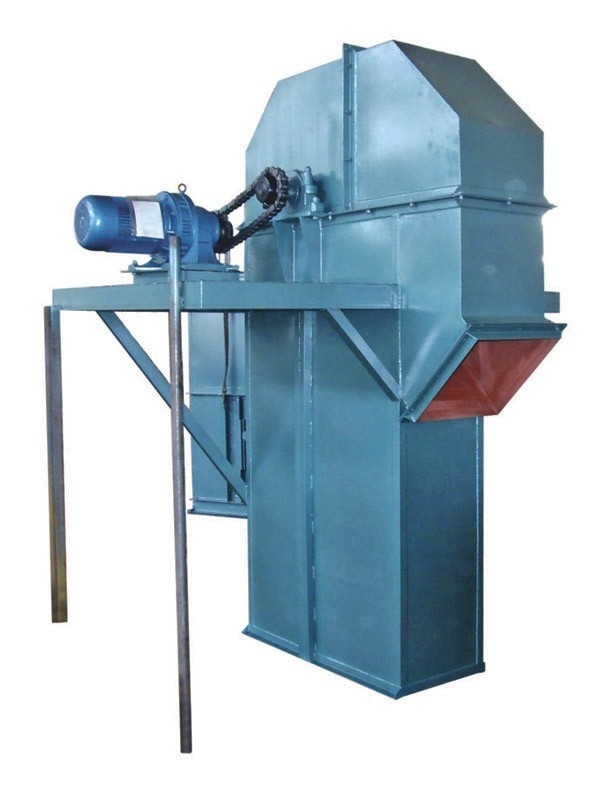

Jenis sabuk Sistem pengangkut industri Lift ember untuk semen / agregat
Aplikasi Lift Ember Tipe Sabuk:
Lift ember tipe sabuk cocok untuk transportasi vertikal bubuk, granular dan blok kecil kurang material besar abrasif, seperti gandum, jagung, batubara, semen, bijih hancur dll.Ketinggian lift bisa mencapai 40 meter. Suhu bahan kurang dari 60°C. Dibandingkan dengan elevator ember tipe D konvensional, efisiensi transportasi yang tinggi, berbagai jenis ember, harus menjadi pilihan pertama.
1Kapasitas transportasi yang besar. Dibandingkan dengan tipe D, kapasitas transportasi tipe TD dengan lebar ember yang sama hampir dua kali lipat.
2Bagian-bagian traksi mengadopsi sabuk konveyor karet kekuatan tinggi dengan kekuatan tarik yang tinggi dan umur panjang.
3Struktur sederhana, mudah dipasang, mudah disesuaikan, perbaikan dan pemeliharaan.
Fitur-fitur lift ember tipe sabuk:
1. Daya pendorong kecil
Lift ember tipe sabuk mengadopsi jenis masuk makanan dan jenis gravitasi induksi pembuangan.Tidak ada tidak ada kembali dan penggalian fenomena ketika mengangkat bahanOleh karena itu, daya reaktif kurang.
2. Jangkauan angkat yang luas
Lift ember jenis sabuk ini memiliki sedikit persyaratan untuk jenis bahan dan karakteristik.tapi juga dapat mengangkat abrasif kuat atau bahan grindingPenutup yang baik dan kurang polusi lingkungan
3. Keandalan berjalan yang baik
Prinsip desain canggih dan metode pemesinan memastikan keandalan operasi mesin. waktu bebas masalah lebih dari 20000 jam. lift ember berjalan dengan lancar,sehingga dapat mencapai ketinggian angkat yang tinggi.
4. Hidup panjang
Lift ember tipe sabuk mengadopsi jenis inflow feed. Tidak perlu menggali material dengan ember. Ekstrusi dan tabrakan antara material jarang terjadi.Mesin ini dirancang untuk memastikan bahwa bahan dalam makan dan pengungkapan tidak akan tersebar, yang mencegah keausan abrasif.
Tabel konfigurasi penggerak lift ember tipe sabuk:
| Model |
Model Perangkat Transmisi |
Kekuatan (KW) |
Motor |
Model Reduktor |
| Perangkat Transmisi Kanan |
Perangkat Transmisi Kiri |
| TD100 |
C1 |
1.5 |
Y100L-6 |
250-VI-3Z |
250-VI-4Z |
| C2 |
2.2 |
Y112M-6 |
| TD160 |
C1 |
3 |
Y132S-6 |
350-VI-3Z |
350-VI-4Z |
| C2 |
4 |
Y132M1-6 |
| C3 |
5.5 |
Y132M2-6 |
400-VI-3Z |
400-VI-4Z |
| C4 |
7.5 |
Y160M-6 |
| TD250 |
C1 |
5.5 |
Y132M2-6 |
400-VI-3Z |
400-VI-4Z |
| C2 |
7.5 |
Y160M-6 |
| C3 |
11 |
Y160L-6 |
500-VI-3Z |
500-VI-4Z |
| C4 |
15 |
Y180L-6 |
| TD315 |
C1 |
7.5 |
Y160M-6 |
400-VI-3Z |
400-VI-4Z |
| C2 |
11 |
Y160L-6 |
500-VI-3Z |
500-VI-4Z |
| C3 |
15 |
Y180L-6 |
| C4 |
18.5 |
Y200L1-6 |
650-VI-3Z |
650-VI-4Z |
| TD400 |
C1 |
15 |
Y180L-6 |
500-VI-3Z |
500-VI-4Z |
| C2 |
18.5 |
Y200L1-6 |
650-VI-3Z |
650-VI-4Z |
| C3 |
22 |
Y200L2-6 |
| C4 |
30 |
Y225M-6 |
| TD500 |
C1 |
18.5 |
Y200L1-6 |
650-VI-3Z |
650-VI-4Z |
| C2 |
22 |
Y200L2-6 |
| C3 |
30 |
Y225M-6 |
| C4 |
|
|
|
|
| TD630 |
C1 |
22 |
Y200L2-6 |
650-VI-3Z |
650-VI-4Z |
| C2 |
30 |
Y225M-6 |
Tabel Parameter Teknis Lift ember tipe sabuk:
| Model |
TD160 |
TD250 |
TD315 |
TD400 |
| Jenis ember |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
Q |
h |
zD |
Sd |
| Kapasitas (m3/jam) |
5.4 |
9.6 |
9.6 |
16 |
12 |
22 |
23 |
35 |
17 |
30 |
25 |
40 |
24 |
46 |
41 |
66 |
| Lebar ember (mm) |
160 |
250 |
315 |
400 |
| Volume ember (L) |
0.5 |
0.9 |
4.2 |
1.9 |
1.3 |
2.2 |
3.0 |
4.6 |
2 |
3.6 |
3.8 |
5.8 |
3.1 |
5.6 |
5.9 |
9.4 |
| Pitch of Buckets (mm) |
280 |
350 |
360 |
450 |
400 |
500 |
480 |
560 |
| Lebar sabuk (mm) |
200 |
300 |
400 |
500 |
| Kecepatan ember (m/s) |
1.4 |
1.6 |
1.6 |
1.8 |
| Bahan Ukuran Blok Maksimal (mm) |
25 |
35 |
45 |
55 |
| Model |
TD500 |
TD630 |
TD160 |
TD250 |
TD350 |
TD450 |
| Jenis ember |
Q |
h |
zD |
Sd |
h |
zD |
Sd |
Q |
S |
Q |
S |
Q |
S |
Q |
S |
| Kapasitas (m3/jam) |
38 |
70 |
58 |
92 |
85 |
89 |
142 |
4.7 |
8 |
18 |
22 |
25 |
42 |
50 |
72 |
| Lebar ember (mm) |
500 |
630 |
160 |
250 |
350 |
450 |
| Volume ember (L) |
4.8 |
9 |
9.3 |
15 |
14 |
14.6 |
23.5 |
0.65 |
1.1 |
2.6 |
3.2 |
7 |
7.8 |
14.5 |
15 |
| Pitch of Buckets (mm) |
500 |
625 |
710 |
300 |
400 |
500 |
640 |
| Lebar sabuk (mm) |
600 |
700 |
200 |
300 |
400 |
500 |
| Kecepatan ember (m/s) |
1.8 |
2 |
1 |
1.25 |
1.25 |
1.25 |
| Bahan Ukuran Blok Maksimal (mm) |
60 |
70 |
25 |
35 |
45 |
55 |
Catatan:
1Volume ember dalam tabel adalah nilai yang dihitung. Kapasitas konveyor dihitung berdasarkan koefisien pengisian 0.6.
2Penggunaan ember adalah sebagai berikut.
ember dangkal:mengangkut bahan dalam keadaan lembab, mudah terakumulasi, sulit dibuang. misalnya pasir basah, batubara basah dll.
ember dalam:mengangkut bahan kering, longgar, dan bahan yang mudah dibuang. misalnya semen, batu bara, kerikil, kuarsa dll.
